10 Instrucciones de instalación de la interfaz 0-10 V VR 34 0020017083_02
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F

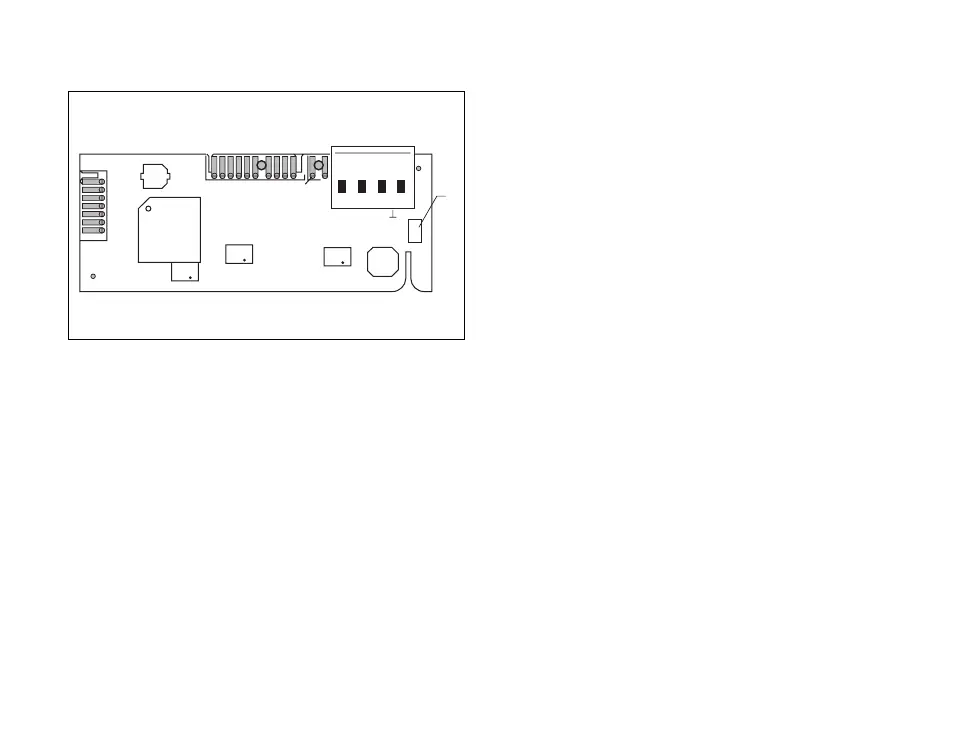

Fig. 5.2 LED
Leyenda
1 Estado LED
Indicación de estado de LED
El LED verde (1) sirve para la indicación del
estado de la función de la interfaz de 0-10 V.
Son posibles las siguientes indicaciones:
Se ilumina sin parpadear
No hay ningún regulador DDC conectado o
la tensión es inferior a 0,5 V.
– Parpadeo rápido
No hay una conexión eBUS con el calefac-
tor.
– Ráfaga
Función normal, tráfico de datos entre el
eBUS y la interfaz de 0-10 V.
5 Instalación eléctrica
