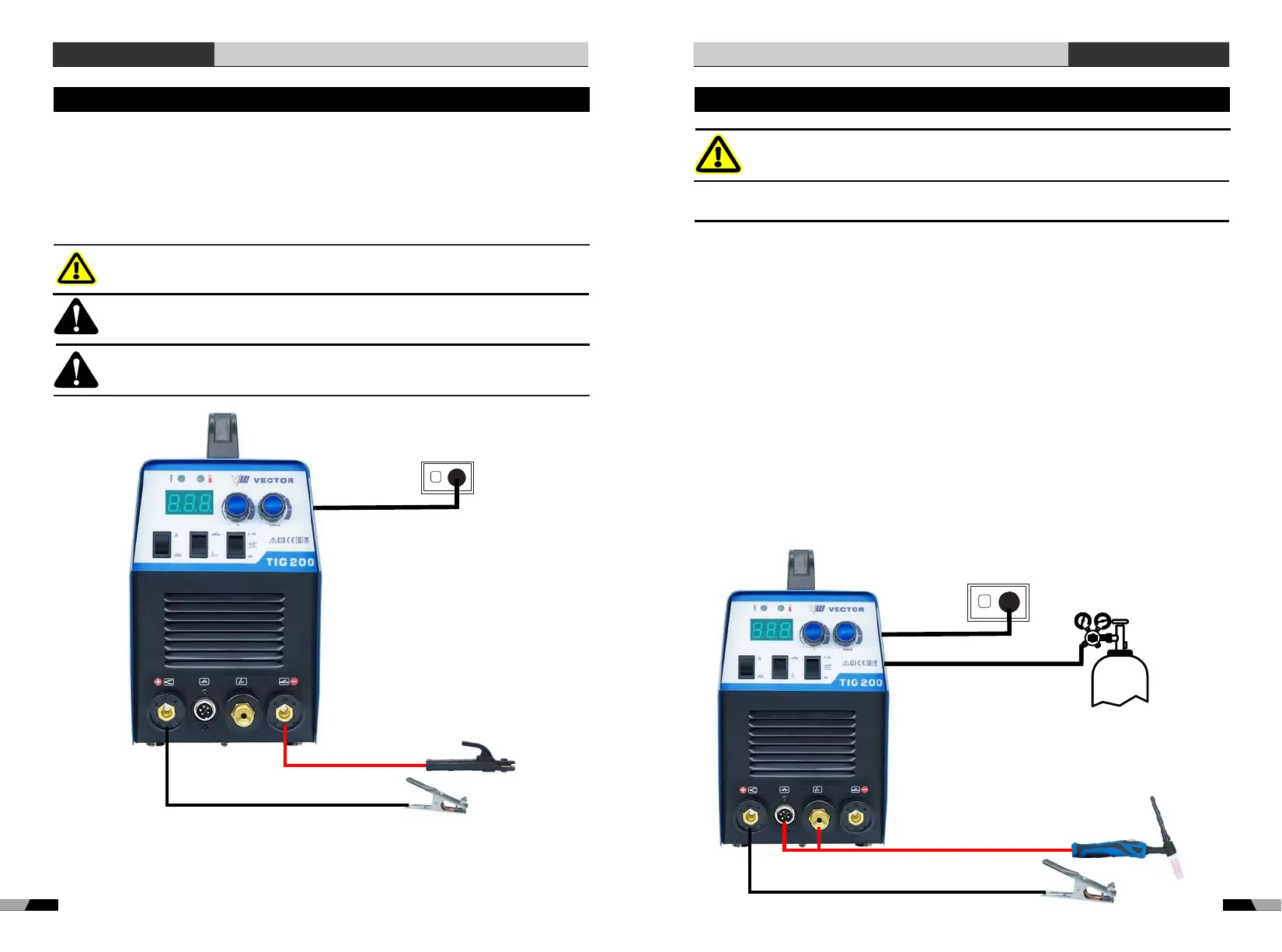

3.2 Configuración para soldadura deSTICK (MMA)
ADVERTENCIA
Antes de conectar la abrazadera de trabajo e insertar
el electrodo en el portaelectrodo, asegúrese de que la
fuente de alimentación esté desconectada.
Para electrodo alcalino, conecte el portaelectrodo al termimal de soldadura positivo y el
cable de trabajo al terminal de soldadura negativo, mientras que para el electrodo ácido,
conecte el portaelectrodo al termimal de soldadura negativa y el cable de trabajo al
terminal de soldadura positiva . Si tiene dudas, consulte el fabricante de electrodos. La
corriente de soldadura fluye desde la fuente de alimentación a través de terminales tipo
bayoneta de servicio pesado. Sin embargo, es esencial que el enchufe macho se inserte
y gire de forma segura para lograr la conexión eléctrica. Seleccione el modo STICK con el
control de selección de proceso
Fuente de
alimentación
Abrazadera de tierra
PRECAUCIÓN
PRECAUCIÓN
Retire cualquier material de embalaje antes de su
uso. No bloquee las salidas de aire en la parte
delantera o trasera de la fuente de soldadura.
Las conexiones flojas de la terminal de soldadura
pueden causar sobrecalentamiento y la fusión del
enchufe mancho en la terminal.
Portaelectrodos
3.3 Configuración para soldadura HF TIG (GTAW)
ADVERTENCIA
Antes de comenzar cualquier soldadura, asegúrese
de usar todo el equipo de seguridad apropiado y
recomendado.
NOTA
Antes de comenzar cualquier soldadura, asegúrese de usar todo el equipo de seguridad
apropiado y recomendado.
1. Gire el interruptor ON / OFF (ubicado en el panel posterior) a OFF.
2. Conecte el cable de trabajo a la terminal de salida positiva, y el cable de HF TIG Torch
al terminal de salida negativo.
3. Conecte la línea de gas / manguera a la fuente de gas de protección adecuada.
5. Conecte la abrazadera del cable a su pieza.
6. El tungsteno se debe rectificar hasta un punto romo (similar a un lápiz) para lograr
resultados de soldadura óptimos. Ver ilustración. Es fundamental moler el electrodo de
tungsteno en la dirección en que gira la muela. Moler en un ángulo de 30 grados y nunca
a un punto agudo.
7. Instale el tungsteno con aproximadamente 1.6 mm a 3.2 mm, sobresaliendo de la copa
de gas, asegurándose de la pinza del tamaño correcto.
8. Aprieta la tapa trasera.
9. Gire el interruptor a la posición "ON". La luz LED de potencia debe iluminarse.
10. Configure el proceso de soldadura en HF TIG.
11. Ajuste la Perilla de Control de Corriente de soldadura al amperaje.
12. Ahora está listo para comenzar la soldadura HF TIG.
Arco/Gas (TIG/WIG)
Fuente de
alimentación
Abrazadera de tierra
Antorcha de TIG
Operación
Operación
