Vector Welding DC TIG Series - Résumé

Caractéristiques du TIG 200:
◆ Système de contrôle MCU, répond immédiatement à tout changement.
◆ Haute fréquence et haute tension pour l'amorçage de l'arcafind'assurer le taux de succès
de l'arcd'allumage.
◆ Évitez les arcs électriques à CA avec des moyens spéciaux, même si l'arc se brise, le
HF maintiendra l'arc stable.
◆ Pédale contrôle le courant de soudage.
◆ En DC TIG sans fonctionnement HF, si l'électrode en tungstène touche la pièce à souder
lors du soudage, le courant tombera en court-circuit pour protéger le tungstène.
◆ Protection intelligente: surintensité, surchauffe, lorsque les problèmes mentionnés ont été
signalés, le voyant d'alarme sur le panneau avant sera allumé et le courant de sortie sera
coupé.Peut auto-protéger et prolonger la vie d'utilisation.
◆ Objectif: onduleur DC TIG / MMA, excellente performance suracier au carbone, acierino-
xydable, titane.
La machine de soudage TIG 200 adopte la dernière technologie de modulation de largeur
d'impulsion (PWM) et le module d'alimentation à transistor bipolaire isolé (IGBT), qui peut changer
la fréquence de travail à moyenne fréquence. transformateur à moyenne fréquence de l'armoire.
ainsi, il est caractérisé avec portable, smallsize, poids léger, faible consommation et etc.
Les paramètres sur le panneau avant peuvent être ajustés continuellement et sans à-coup,
tels que courant de démarrage, courant d'arc de cratère, courant de soudage, courant de base,
rapport de service, temps de pente ascendante, temps descendant, post-gaz, fréquence
d'impulsion, fréquence CA, équilibre, démarrage à chaud, force d'arc etc. Lors du soudage, il
faut une haute fréquence et une haute tension pour amorcer l'arc pour assurer le taux de succès
de l'arc d'allumage.
2.1 Introduction courte

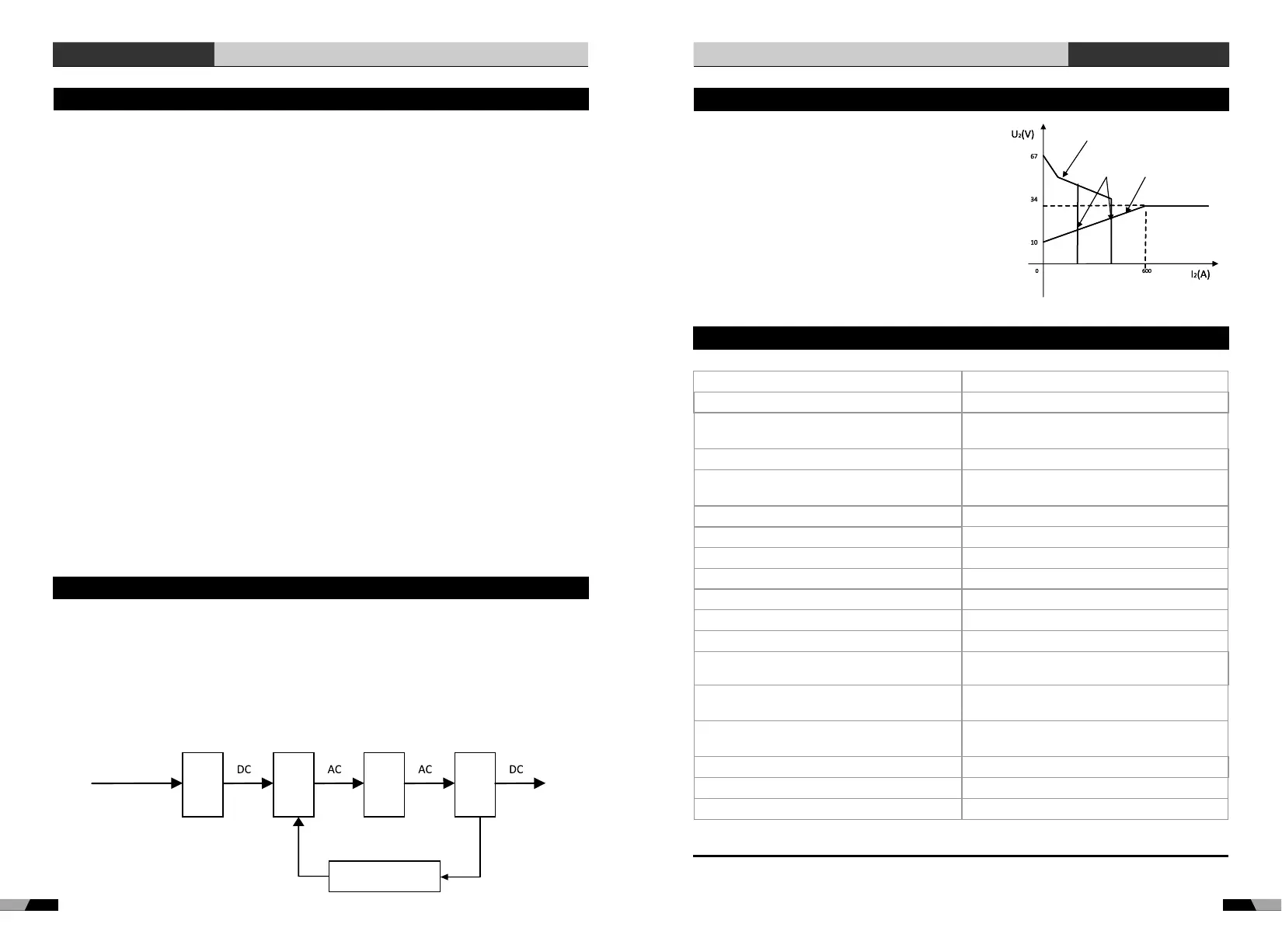

2.2 Principe de fonctionnement
Le principe de fonctionnement de machines à soudage de TIG 200 monophasée 230V est
représenté par la figure suivante. La fréquence de travail AC est rectifiée en courant continu DC
(environ 312V), puis convertie en courant alternatif AC moyenne fréquence (environ 20-40KHz)
par le dispositif onduleur (module IGBT), après réduction de la tension par transformateur moyen
(transformateur principal) et rectification par le redresseur de fréquence moyenne (diodes de
rétablissement rapide), puis est sortie DC ou AC en sélectionnant le module IGBT. Le circuit adopte
la technologie de contrôle de rétroaction actuelle pour assurer la sortie de courant de manière stable.
Pendant ce temps, le paramètre de courant de soudage peut être ajusté en continu et sans à-coup
pour répondre aux exigences des métiers de soudage.
Redres-
seur
Redres-
seur
ondu-
leur
Trans-
forma-
teur
Contrôle de la
rétroaction actuelle
Monophasé AC
230V,Hz
caractéristique volt-ampère
La relation entre la tension
de chargement
conventionnelle et le courant
de soudage
Point de travail
caractéristique volt-ampère
La relation entre la tension
de chargement
conventionnelle et le courant
de soudage
Point de travail
2.3 Caractéristique Volt- Ampère
TIG Lorsque I ≤600A, U = 10 + 0.04 I (V);
2 2 2
Quand I > 600A, U = 34 (V) ist.
2 2
MMA Lorsque I ≤600A, U = 20 + 0.04 I (V);
2 2 2
Quand I > 600A, U = 44 (V) ist
2 2
TIG 200 Machine de soudage a une excellente
caractéristique de volt-ampère, dont le graphe
est représenté comme la figure suivante. La
relation entre la tension de charge nominale U
2
classique et le courant de soudage classique I
2
est la suivante:
2.4 Spécifications
Description
Poids
Dimensions de la machine à souder
（Longueur x Largeur x Hauteur）
Refroidissement
Type de soudeur
Europäische Normen
Tension secteur
Fréquence du réseau
Plage de courant de soudage (mode TIG)
Plage de courant de soudage (mode MMA)
Exigence de générateur monophasé
Cycle de service, 40 ° C, 10 min (TIG)
Cycle de service, 40 ° C, 10 min (MMA)
Tension en circuit ouvert
Classe de protection
Courant d'entrée maximum
Courant d'entrée effectif
Classe d'isolation
Ventilateur refroidi
Source d'alimentation
del'onduleur multi-process
6.2kg
10-200 A
10-160 A
15.4A
30.9A
10KVA
375x152x287
200A@ 25%18V
100A@ 100%14V
160A@ 25%26.4V
80A@ 100%23.2V
TIG 200
IP23
H
EN 60974-1 / IEC 60974-1
1 x 230 Volt ±15%
50/60Hz
TIG/MMA(60V DC)
REMARQUE
Note 1: Le courant d'entrée effectif doit être utilisé pour déterminer la taille du câble et les
exigences d'alimentation.
