Note 2: Exigences du générateur au cycle de rendement maximal..
Note 3:
Des fusibles de démarrage du moteur ou des disjoncteurs thermiques sont recom-
mandés pour cette application. Vérifiez les exigences locales pour votre situation
à cet égard.
En raison des variations pouvant survenir dans les produits manufacturés, les performances,
les tensions, les valeurs nominales, toutes les capacités, les mesures, les dimensions et les
poids cités sont approximatifs. Les capacités et les cotes réalisables en utilisation et en
fonctionnement dépendront de l'installation, de l'utilisation, des applications, de la maintena-
nce et du service corrects.

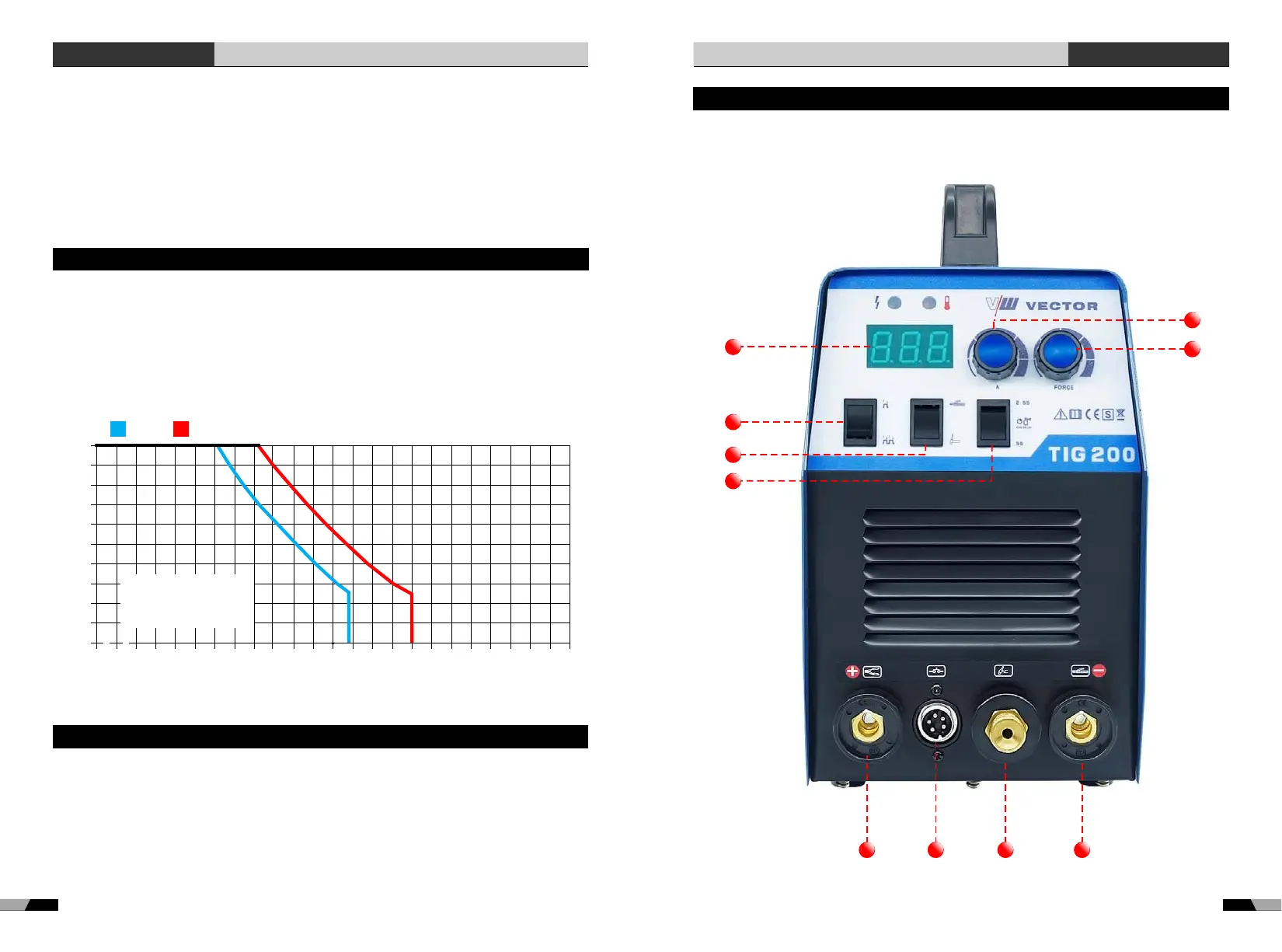

2.5 Cycle de service
Le rapport cyclique nominal d'une source d'alimentation de soudage est une indication du
temps pendant lequel elle peut fonctionner à sa sortie nominale de courant de soudage
sans dépasser les limites de température de l'exemple suivant. Supposons qu'une source
d'alimentation de soudage soit conçue pour fonctionner à un cycle de service de 25%, 200
ampères à 18 volts. Cela signifie qu'il a été conçu et construit pour fournir l'ampérage
nominal (200 A) pendant 5 minutes, c'est-à-dire le temps de soudage à l'arc, toutes les 10
minutes (25% de 10 minutes sont 5 minutes). Pendant les 5 autres minutes de la période
de 10 minutes, la source d'alimentation de soudage doit tourner au ralenti et permettre le
refroidissement. La coupure thermique fonctionnera si le cycle de service est dépassé.
Courant de soudage(AMPS)
Cycle de service (POURCENTAGE)
25
25
50
50
75
75
100100 125
0 125 150
150 175
175
00
1010
2020
3030
4040
5050
6060
7070
8080
9090
1 001 00
0 200 225 250 275
plus
sûropération
300
(MMA) (TIG)
2.6 Éléments fournis
◆ Câble de soudage 3m 200 ampères avec porte-électrode
◆ Torche de soudage TIG WP-26 4m
◆ Câble de masse 300 Ampères 3m
◆ Mode d'emploi
◆ Tuyau de raccordement gaz 2m 5x8
3.1 Disposition pour le panneau
1
2
3
4
5
6
7 8 9 10
Résumé
ÉQUIPEMENT DE LA SÉRIE DC TIG
Opération
ÉQUIPEMENT DE LA SÉRIE DC TIG
