vetus® Operation manual and installation instructions bow thrusters BOW4512D
1
2
M8
12 - 15 Nm
6
Outboard Gear
Grease
4 Installazione
Per l’installazione del tunnel, si raccomanda di consultare le ‘Racco-
mandazioni per il montaggio delle eliche di prua’, Vetus codice art.
020571.03.
Per le dimensioni principali vedi i disegni alla pag. 65.
attenzione!
Il luogo in cui viene installato il motore elettrico dell’elica di prua
e quello in cui viene collocata la batteria devono essere asciutti
e ben ventilati.

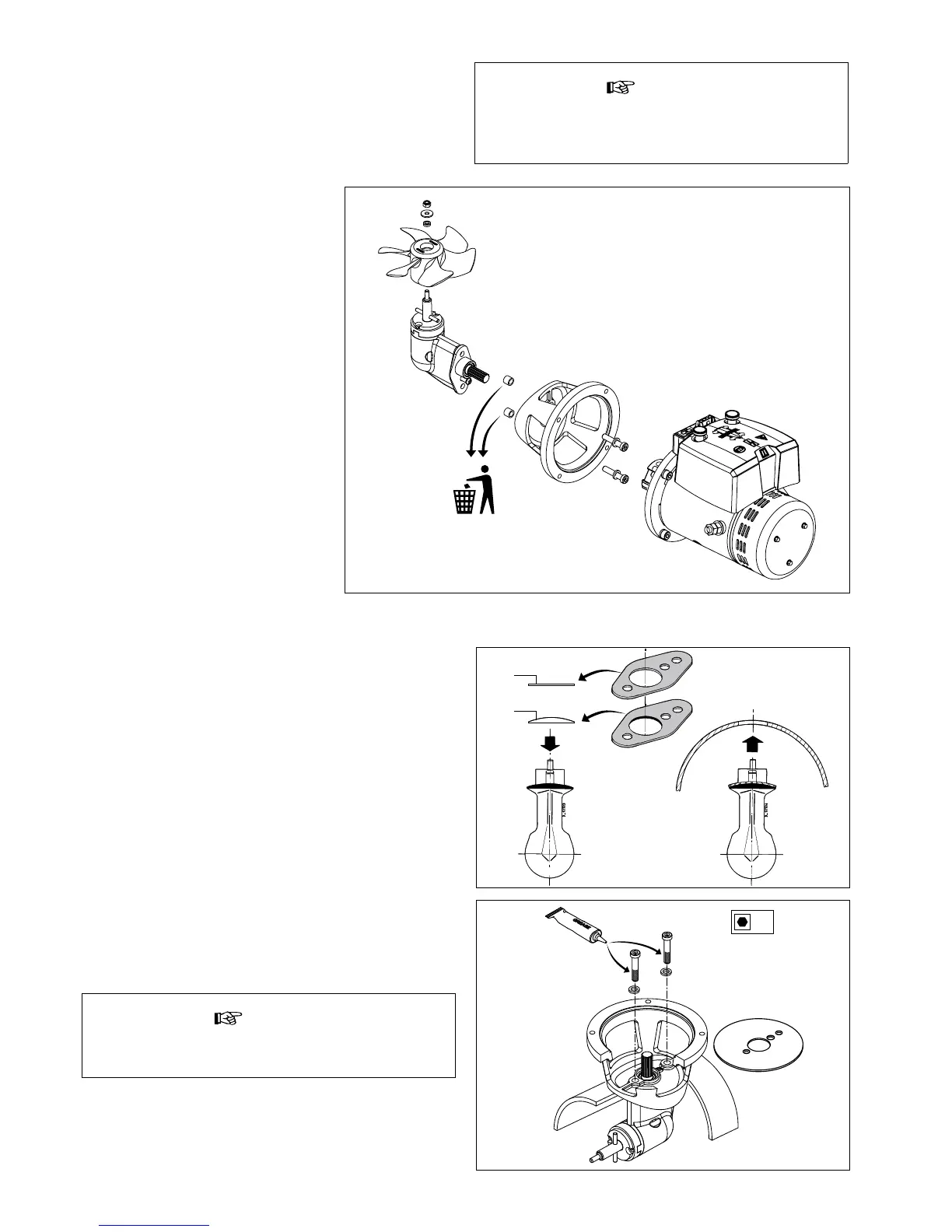

4.1 Operazioni preliminari
L’elica di prua verrà consegnata completa-
mente montata . Eseguire le seguenti ope-
razioni:
• Rimuovere l’elica aerea.
• Staccare il motore dalla angia interme-
dia.
• Staccare la angia intermedia dal piedi-
no.
I 2 tubi servono solo per il trasporto e
possono quindi essere eliminati.
4.2 Montaggio del piedino e della angia intermedia
• Assicurarsi che la tavola di spessoramento di plastica (1) sia posi-
zionata sulla parte terminale.
• Inserire una guarnizione (2) tra il piedino e il tunnel.
• Applicare del sigillante (poliuretanico o silicone) tra il piedino e la
guarnizione e tra la guarnizione e il tunnel.
• Inserire il piedino nel foro presente sul tunnel.
Utilizzare guarnizioni aggiuntive per allineare correttamente il
piedino.
*) ad es. Sikaex®-292.
• Lubricare il foro nella angia intermedia e montarla al suo po-
sto.
• Lubricare la lettatura dei bulloni con dell’olio per motori fuori-
bordo prima di avvitarli.
attenzione!
Controllare che non ci siano perdite subito dopo aver messo in
acqua l’imbarcazione.
