vetus® Operation manual and installation instructions bow thrusters BOW4512D
1
2
M8
12 - 15 Nm
6
Outboard Gear
Grease
4 Indbygning
Se ‘Anbefalinger til montering af bovskruer’, Vetus artikelkode
020571.03, for oplysninger om installering tunnelrøret.
For hovedmålene, se tegningen på side 65.
obs!
Lokalet hvor elektromotoren til bovskruen opbevares og lokalet
hvor batteriet opbevares, skal være tørt og godt ventileret.

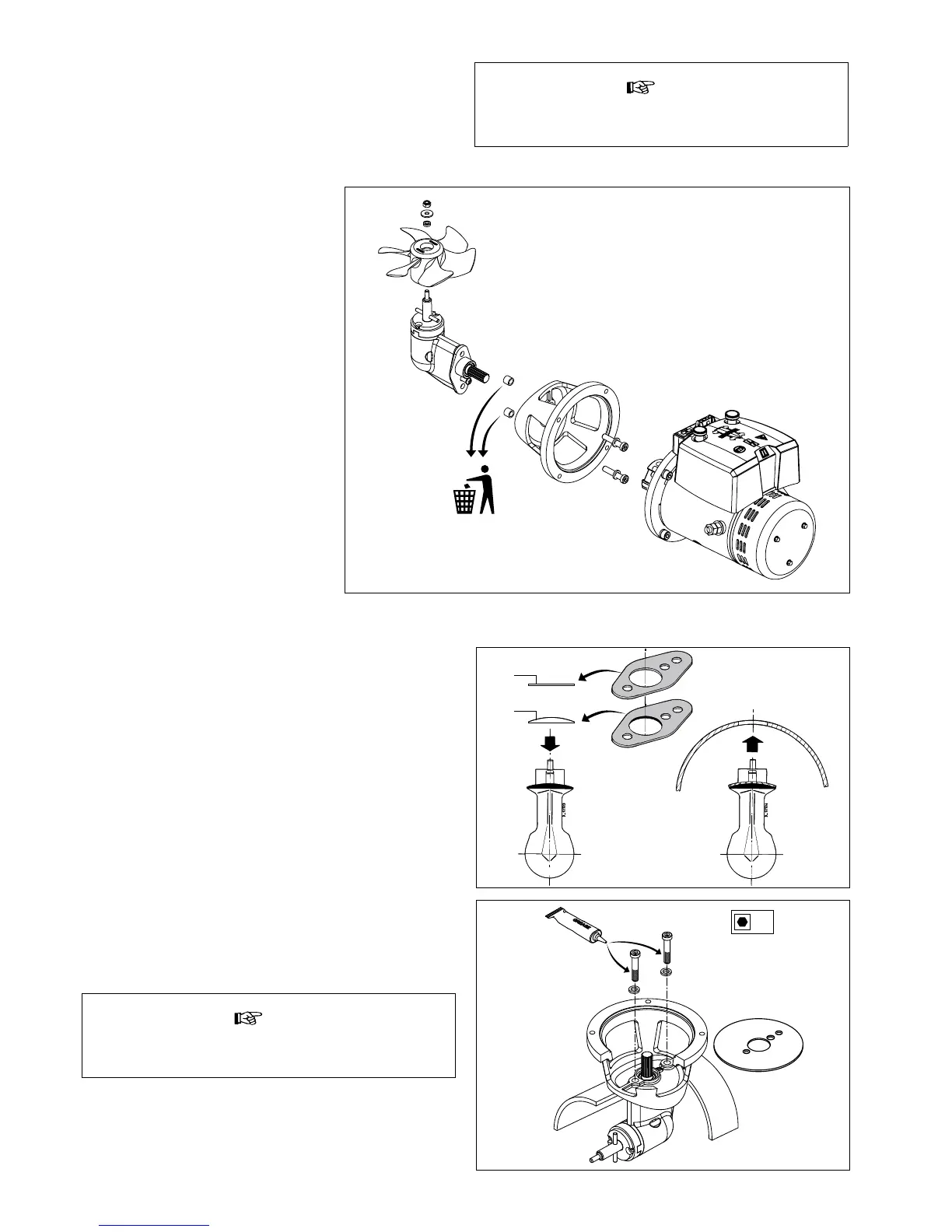

4.1 Forberedelse
Bovskruen leveres monteret. Gør følgende:
• Fjern skruen.
• Fjern motoren fra mellemangen.
• Fjern mellemangen fra endestykket.
De to rør bruges kun til transportformål,
og er nu ikke længere nødvendige.
4.2 Montering af endestykke og mellemange
• Anbring den syntetiske passkive (1) på endestykket.
• Anbring én pakning (2) mellem endestykket og tunnelrøret.
• Påfør tætningsmiddel (polyuretan* eller silikone) mellem ende-
stykket og pakningen og mellem pakningen og tunnelrørvæg-
gen.
• Placer endestykket i hullet i tunnelrøret.
Ekstra pakninger bruges til at fylde endestykket op.
*) f.eks. Sikaex®-292.
• Smør fedt i hullet på mellemangen, og anbring mellemangen
på plads.
• Monter skruerne, og smør skruernes gevind med ‘fedt til uden-
bordsmotorer’, før disse monteres.
obs!
Kontroller for eventuel lækage umiddelbart efter at skibet er ble-
vet søsat.
