vetus® Operation manual and installation instructions bow thrusters BOW4512D
1
2
M8
12 - 15 Nm
6
Outboard Gear
Grease
4 Innbygging
Se “Anbefalinger for installasjon av baugpropeller’ for å installere tun-
nelrøret, Vetus art. kode 020571.03.
For viktigste mål se tegn. s. 65.
obs!
Lokalet hvor elektromotoren til baugpropellen oppbevares og
lokalet hvor batteriet oppbevares må være tørt og godt venti-
lert.

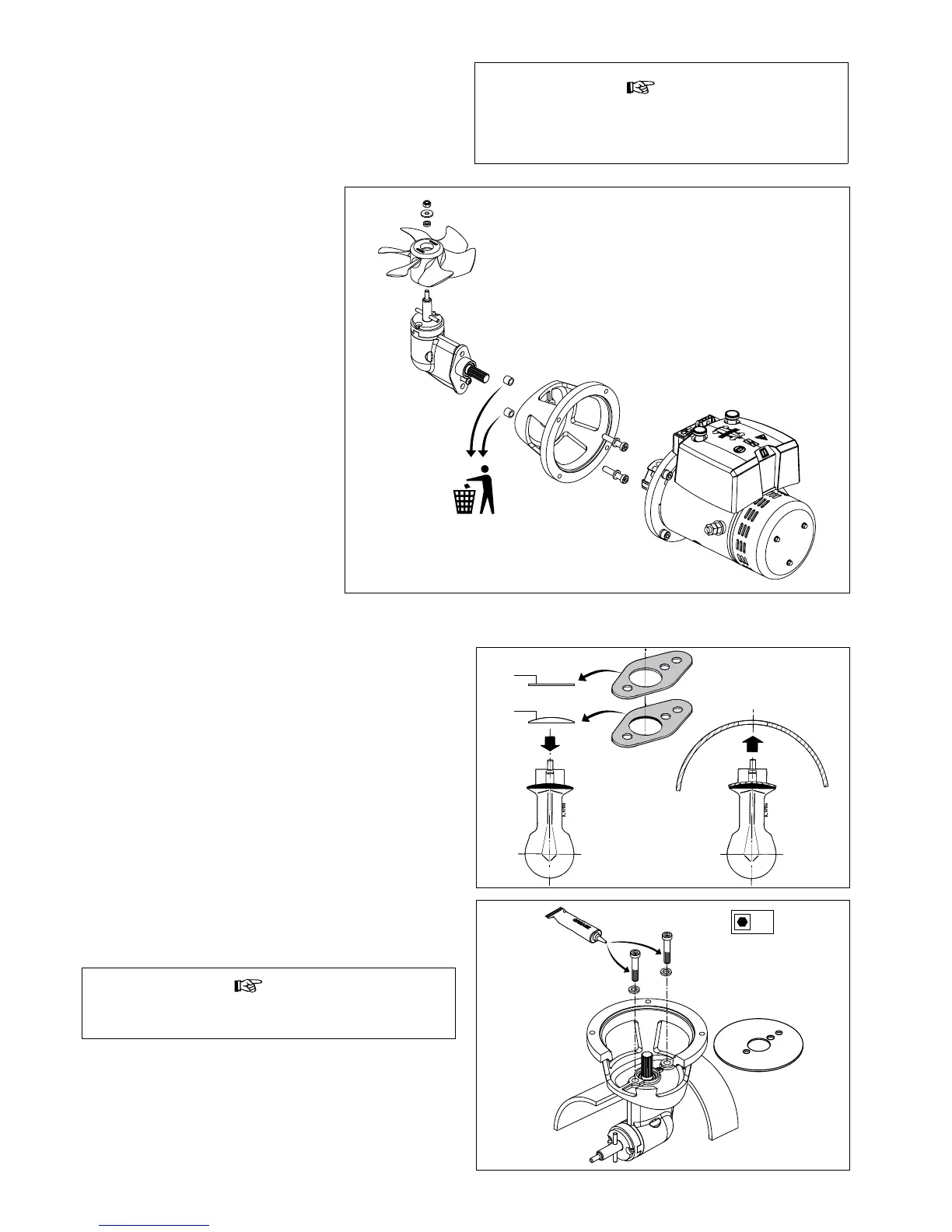

4.1 Forberedelser
Baugpropellen blir levert i montert stand.
Utfør følgende handlinger:
• Fjern propellen.
• Løsne motoren fra mellomensen.
• Løsne mellomensen fra halestykket.
De 2 bøsningene er kun ment for trans-
port og er ikke lenger nødvendige.
4.2 Montering av halestykke og mellomens
• Sett mellomlegget av plast (1) på halestykket.
• Sett én pakning (2) mellom halestykket og tunnelrøret.
• Påfør et tetningsmiddel (polyuretan* eller silikoner) mellom hale-
stykket og pakningen og mellom pakningen og tunnelrørveggen.
• Sett halestykket i åpningen i tunnelrøret.
Ekstra pakninger brukes for å fylle ut halestykket.
*) f.eks. Sikaex®-292.
• Smør fett i hullet på mellomensen og sett mellomensen på
plass, smør inn gjengene på skruene med ‘outboard gear grease’
før disse monteres.
obs!
Kontroller umiddelbart at skipet ikke lekker etter at det har blitt
sjøsatt.
