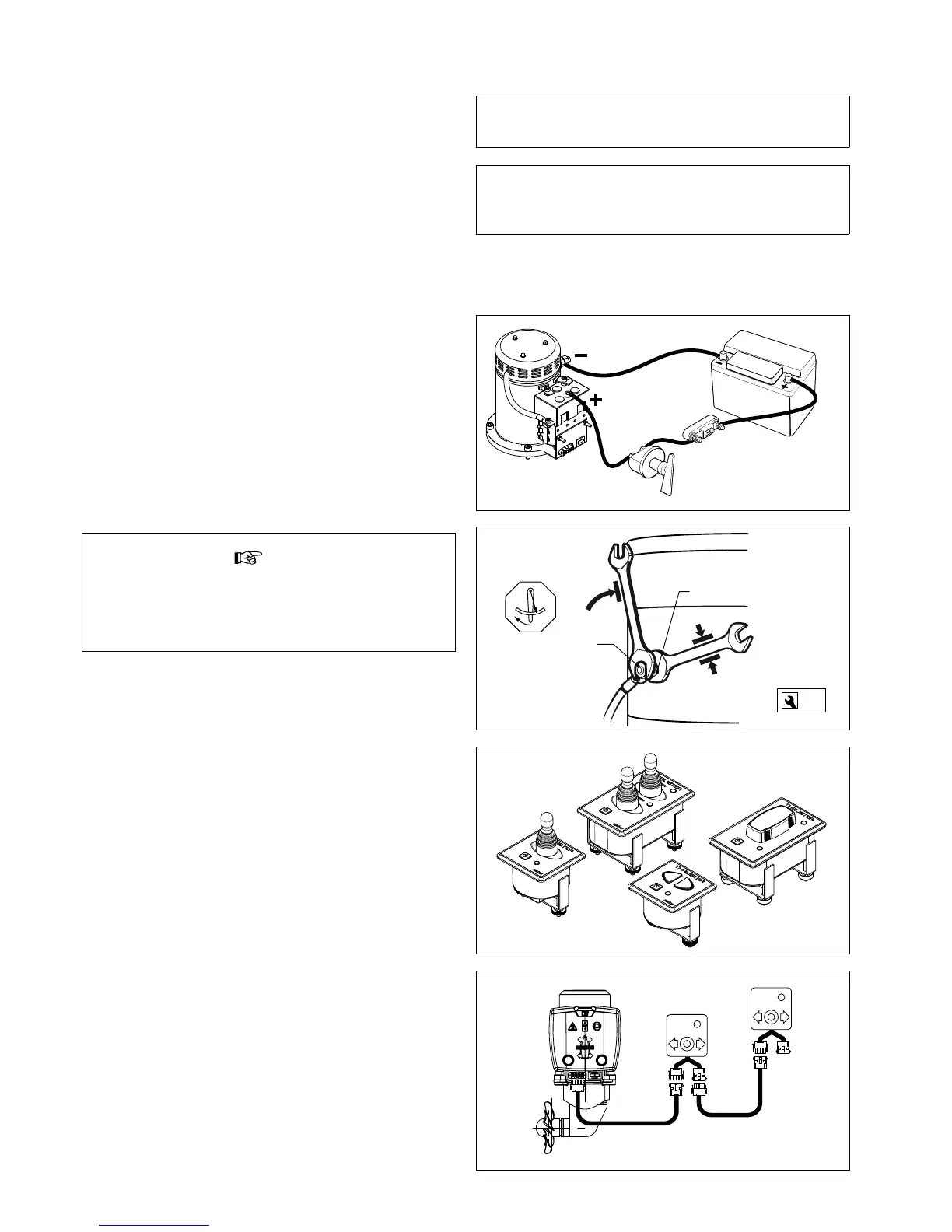

5 Elektrisk installation
Se kapitlet ‘Strømforsyningen’ i ‘Anbefalinger til montering af bov-
skruer’, Vetus artikelkode 020571.03.
• Tilslut hovedstrømskablerne.
• Monter kontrolpanelet ved siden af styrepositionen. Den fri plads
bag panelet skal være mindst 50 mm.
Hvis 2 bovskruer skal betjenes samtidig, f.eks. i tilfælde af en kata-
maran, se skemaet på side 68.
• Monter mellemkablet mellem bovskruen og kontrolpanelet på
skibet, og forbind stikforbindelserne med hinanden.
Hvis det er nødvendigt at skære mellemkablet over og derefter
tilslutte det igen, skal man sørge for, at de rigtige farver tilsluttes
til hinanden.
NB! Farverne på årerne i mellemkablet kan afvige fra farverne på
de ledninger, som er anvendt på bovskruemotoren og kontrolpa-
nelet.
Hvis der ndes to styrepositioner, kan det andet kontrolpanel til-
sluttes til det første.
9 - 11 Nm
17
1
2
2 x M10
obs!
Undgå at vride på bolten og møtrik 1, når kablerne tilsluttes.
Hold derfor møtrik 1 fast med en gaelnøgle, når møtrik 2 fast-
spændes. Pas på ikke at vride på gaelnøglen.
Tilspændingsmomentet for møtrik 2 er 9 - 11 Nm.
Pas på, at ingen andre elektriske løsner sig ved tilslutningen af
de elektriske kabler.
Kontroller alle elektriske tilslutninger efter 14 dage. Elektriske
dele (f.eks. bolte og møtrikker) kan løsne sig som følge af tem-
peratursvingninger.
Kontroller, om den spænding, som er angivet på motorens typeskilt,
er i overensstemmelse med spændingen om bord.
Placer batteriet eller batterierne så tæt på bovskruen som muligt. Ho-
vedstrømskablerne må gerne være korte, hvorved spændingstabet
forbliver lavt.
Se side 69 for den batterikapacitet, hovedstrømskablernes størrelse
og den sikring, der skal anvendes.
