4 Montering
Konsultera “Installationsrekommendationer för bogpropellrar” för in-
stallation av tunnelröret¬Vetus art. nr 020571.03.
För huvudmått se ritning sida 65.
obs!
Det utrymme där bogpropellerns elmotor monteras samt det ut-
rymme där batteriet placeras skall vara torra och välventilerade.
4.1 Förberedelser

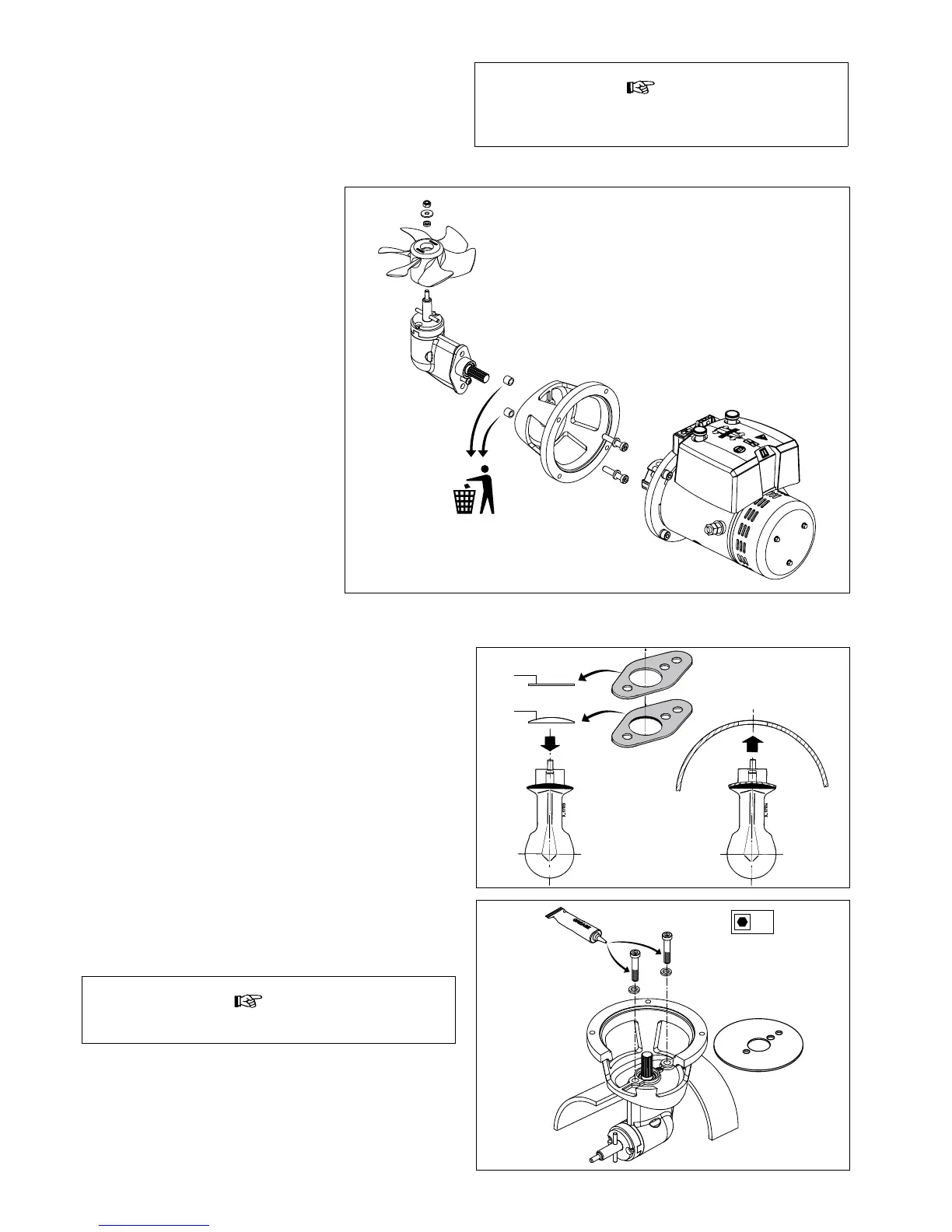

Bogpropellern levereras monterad. Utför föl-
jande handlingar:
• Avlägsna propellern.
• Lossa motorn från mellanänsen.
• Lossa mellanänsen från akterstycket.
De två cylindrarna är endast till för trans-
porten och behövs nu inte längre.
4.2 Montering av växelhus och mellanäns
• Se till att plastmellanlägget (1) är placerat på bakstycket.
• För in en packning (2) mellan bakstycke och tunnelrör.
• Lägg på ett tätningsmedel (polyuretan* eller silikon) mellan akter-
stycke och packning och mellan packning och tunnelrörets vägg.
• Placera akterstycket i hålet i tunnelröret.
Extra packningar är till för att fylla ut akterstycket.
*) t.ex. Sikaex®-292.
• Fetta in hålet i mellanänsen och sätt mellanänsen på plats.
• Fetta in bultarnas gängor med ‘växellådsolja för utombordare’
innan du monterar dem.
obs!
Kontrollera omedelbart vid sjösättning att båten inte läcker.
