vetus® Operation manual and installation instructions bow thrusters BOW4512D

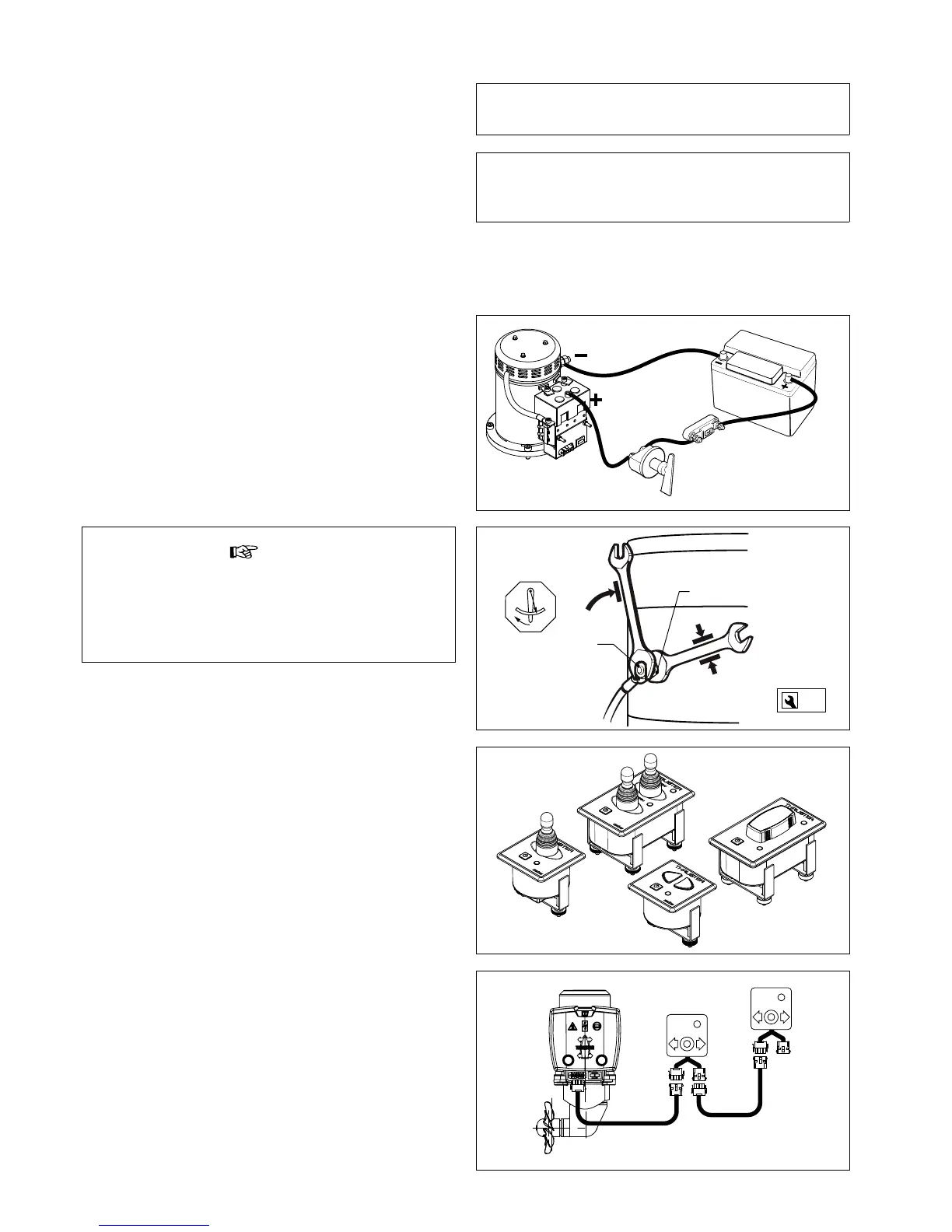

5 Elektrische installatie
Raadpleeg het hoofdstuk ‘De stroomverzorging’ in de ‘Installatieaan-
bevelingen voor boegschroeven’, Vetus art. code 020571.03.
• Sluit de hoofdstroomkabels aan.
• Monteer het bedieningspaneel bij de stuurstand. De vrije ruimte
achter het paneel moet minimaal 50 mm bedragen.
Indien 2 boegschroeven gelijktijdig bediend moeten worden, bij-
voorbeeld bij een catamaran, raadpleeg dan het schema op pa-
gina 68.
• Breng de tussenkabel tussen boegschroef en bedieningspaneel
aan in het schip en steek de stekerverbindingen in elkaar.
Indien het noodzakelijk is de tussenkabel door te snijden en weer
te verbinden zorg er dan voor dat de aders weer kleur op kleur
aangesloten worden.
N.B. De kleuren van de aders in de tussenkabel kunnen afwijken
van de draadkleuren zoals toegepast op de boegschroefmotor en
op het bedieningspaneel!
Indien twee stuurstanden aanwezig zijn kan het tweede paneel
op het eerste paneel worden aangesloten.
9 - 11 Nm
17
1
2
2 x M10
Let op
Voorkom verdraaien van de bout en moer 1 tijdens het aanslui-
ten van de kabels.
Houd daarom tijdens het aandraaien van moer 2 een steeksleu-
tel op moer 1 zonder deze steeksleutel te verdraaien.
Het aandraaimoment van moer 2 is 9 - 11 Nm.
Let op dat bij het aansluiten van elektrische kabels geen an-
dere elektrische delen los komen.
Controleer na 14 dagen alle elektrische verbindingen. Ten
gevolg van temperatuurschommelingen kunnen elektrische
delen (bijvoorbeeld bouten en moeren) los komen
Controleer of de spanning, vermeld op het typeplaatje van de motor,
overeenkomt met de boordspanning.
Plaats de accu of accu’s zo dicht mogelijk bij de boegschroef; de
hoofdstroomkabels kunnen dan kort zijn, waardoor het spannings-
verlies laag blijft.
Zie pagina 69 voor de toe te passen accucapaciteit, de grootte van de
hoofdstroomkabels en zekering.
