Victaulic FireLock 758 Series User Manual

5

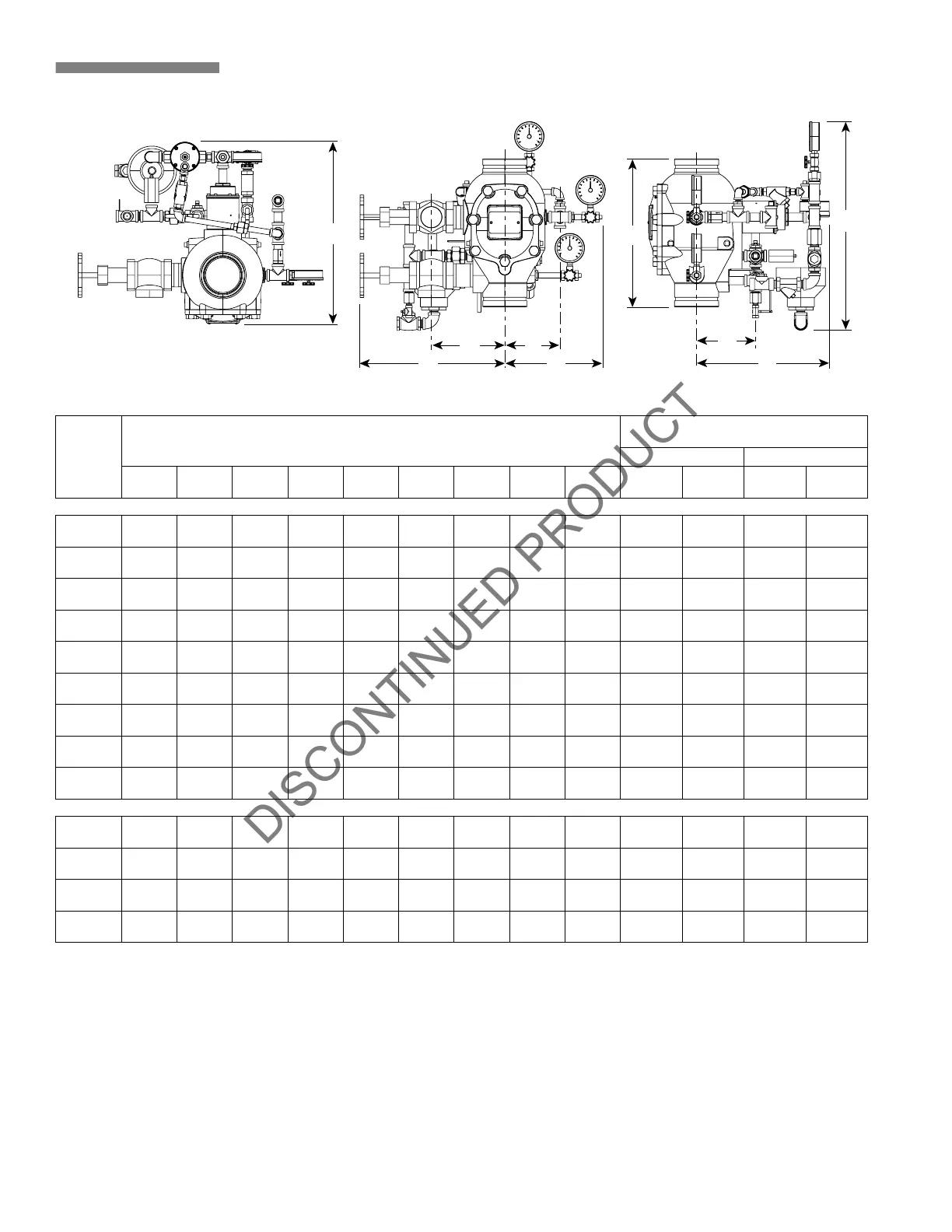

DIMENSIONS
10.35-1B
VALVE
SIZE
Nominal
Inches
Actual mm
Dimensions
Inches/
mm
Aprx. Weight Each
Lbs./
kg
Without Trim With Trim
ABCDEFGH IFlanged Grooved Flanged Grooved
GROOVED
✕ GROOVED
1 ¹⁄₂ 9.00 21.00 13.00 18.00 13.00 10.00 7.00 4.00 4.00 – 16.7 – 43.0
48,3 228,6 533,4 330,2 457,0 330,2 254,0 177,8 101,6 101,6 – 7,6 – 19,5
2 9.00 21.00 13.00 18.00 13.00 10.00 7.00 4.00 4.00 – 17.0 – 43.0
60,3 228,6 533,4 330,2 457,0 330,2 254,0 177,8 101,6 101,6 – 7,7 – 19,5
2 ¹⁄₂ 12.50 21.00 14.00 20.00 15.50 11.50 7.50 5.00 5.00 – 41.2 – 65.0
73,0 317,5 533,4 355,6 508,0 393,7 292,1 190,5 127,0 127,0 – 18,7 – 29,5
76,1 mm
12.50 21.00 14.00 20.00 15.50 11.50 7.50 5.00 5.00 – 41.2 – 65.0
317,5 533,4 355,6 508,0 393,7 292,1 190,5 127,0 127,0 – 18,7 – 29,5
3 12.50 21.00 14.00 20.00 15.50 11.50 7.50 5.00 5.00 – 42.1 – 65.0
88,9 317,5 533,4 355,6 508,0 393,7 292,1 190,5 127,0 127,0 – 19,1 – 29,5
4 15.00 20.00 15.00 21.00 14.00 12.00 8.00 9.00 6.00 – 55.0 – 95.0
114,3 381,0 508,0 381,0 533,4 355,6 304,8 203,2 228,6 152,4 – 24,9 – 43,1
6 16.00 21.10 16.00 22.00 14.00 12.00 8.50 7.00 7.00 – 73.0 – 115.0
168,3 406,4 535,9 406,4 558,8 355,6 304,8 215,9 177,8 177,8 – 33,1 – 52,2
165,1 mm
16.00 21.10 16.00 22.00 14.00 12.00 8.50 7.00 7.00 – 73.0 – 115.0
406,4 535,9 406,4 558,8 355,6 304,8 215,9 177,8 177,8 – 33,1 – 52,2
8 18.00 17.50 16.00 23.00 16.00 12.00 14.00 9.50 7.00 – 142.0 – 182.0
219,1 457,0 444,5 406,4 584,0 406,4 304,8 355,6 241,3 177,8 – 64,4 – 82,6
GROOVED ✕ FLANGED
4 16.00 20.00 15.00 21.00 14.00 12.00 8.00 9.00 6.00 65.0 – 105.0 –
114,3 406,4 508,0 355,6 533,4 355,6 304,8 203,2 228,6 152,4 29,5 – 47,6 –
6 17.00 21.10 16.00 22.00 14.00 12.00 8.50 7.00 7.00 83.0 – 125.0 –
168,3 431,8 535,9 406,4 558,8 355,6 304,8 215,9 177,8 177,8 37,6 – 56,7 –
165,1 mm
17.00 21.10 16.00 22.00 14.00 12.00 8.50 7.00 7.00 83.0 – 125.0 –
431,8 535,9 406,4 558,8 355,6 304,8 215,9 177,8 177,8 37,6 – 56,7 –
8 19.30 18.00 16.00 23.00 16.00 12.00 14.00 9.50 7.00 155.0 – 195.0 –
219,1 490,2 457,0 406,4 584,0 406,4 304,8 355,6 241,3 177,8 70,3 – 88,5 –
E
F
H I
D
A
B
C
G
DISCONTINUED PRODUCT
