Connecteurs et raccordements
La procédure d’installation doit être effectuée seulement par personnel technique qualifié: un raccordement
incorrect des différentes périphériques peut entraîner l’isolation du pupitre du reste du système.

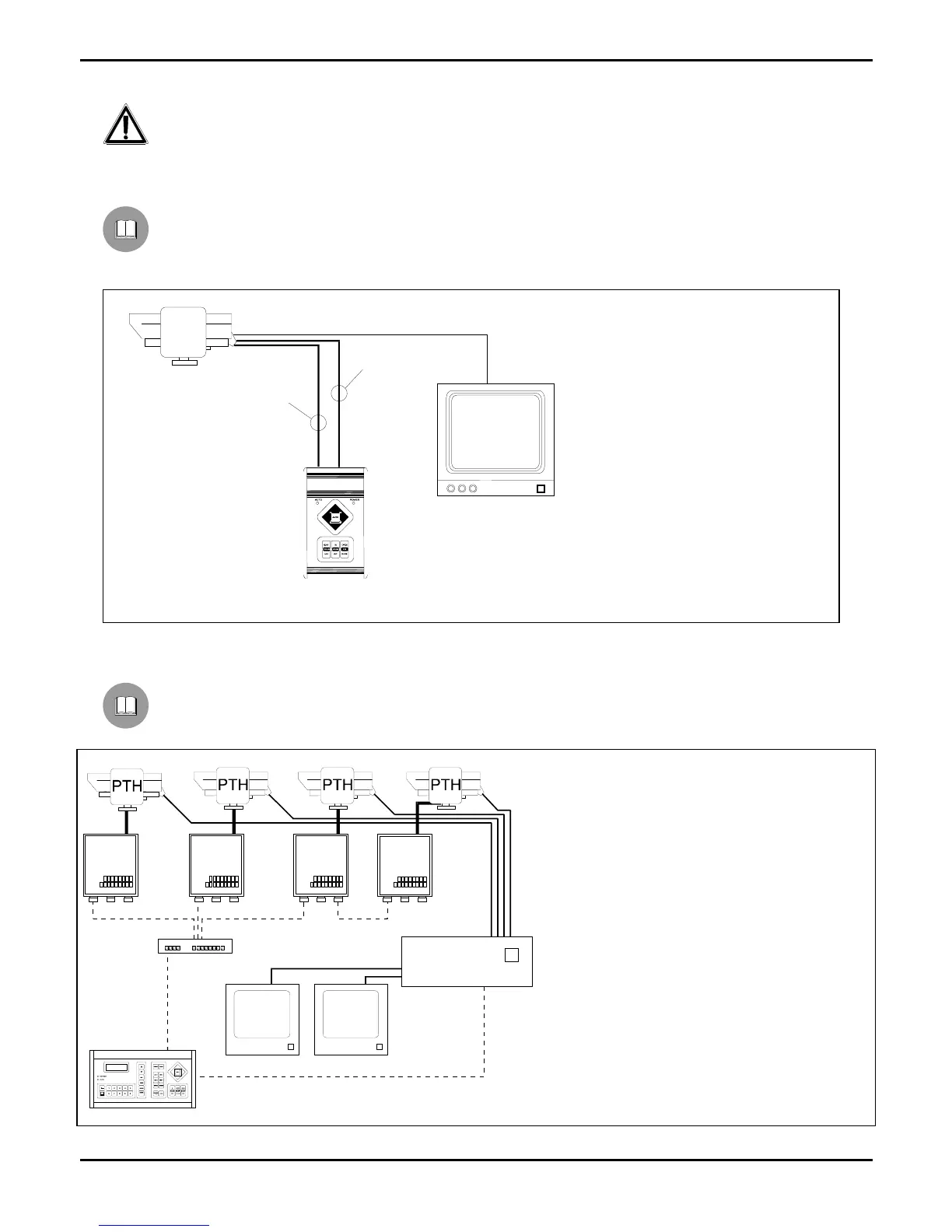

Exemple d’installation
Installation contrôlée par un opérateur avec un moniteur: l’opérateur contrôle une tourelle et les fonctions de
FOYER (FOCUS), ZOOM, DIAPHRAGME (IRIS) de la télécaméra:
MATERIEL EMPLOYÉ
Pupitre de contrôle:
1 pupitre de contrôle CBZ
Gestion du vidéo:
1 moniteur
Gestion de la télémétrie:
1 tourelle PTH310 / PTH311
1 objectif motorisé
Exemple d’installation
Un opérateur avec plusieurs moniteurs, qui contrôle une série de tourelles en configuration mixte (à étoile et
en ligne bus)
MATERIEL EMPLOYÉ
Pupitre de contrôle:
1 pupitre DCS2
Gestion du vidéo:
1 commutateur vidéo SW164OSM
2 moniteurs
4 télécaméras
Gestion de la télémétrie:
1 controleur de comunications DCMX
4 récepteurs DTRX3
4 tourelles PTH310 / PTH311
DTRX3
DTRX3
DTRX3
DTRX3
DCS2
SW164OSM
DCMX
CBZ
Câble 7 fils pour le
raccordement de la
tourelle
P&T
Câble 6 fils pour
le raccordement
de l’objectif
