Pag. 7 MNVCPTH300_1541_FR
Câbles
Dans les exemples, des traits différents ont été employés pour indiquer des câbles à fonctions diversifiées:
câble vidéo:
coaxial RG 59 ou câble équivalent
câble multipolaire:
chaque fonction de commande tourelle est activée / désactivée par un relais à l’intérieur du récepteur.
Déterminer le nombre final de câbles, suivant les indications ci-dessous:
7 fils pour le mouvement de la tourelle: droite, gauche, haut, bas, autopan, commun, terre
6 fils de commande pour objectif fonctionnant par inversion de polarité (objectif, focus, iris)
4 fils de commande pour objectif fonctionnant par fil commun (objectif, focus, iris)
2 fils pour l’auxiliaire
Note: on conseille l’emploi de câbles multipolaires différents pour les fonctions en basse tension et haute tension.
Section conseillée de minimum: 0,56 mm.² (AWG 20) pour fils en haute tension (tourelle)
0,34 mm.² (AWG 22) pour fils en basse tension (objectif, auxiliaire)
Raccordement de la tourelle aux unités de commande

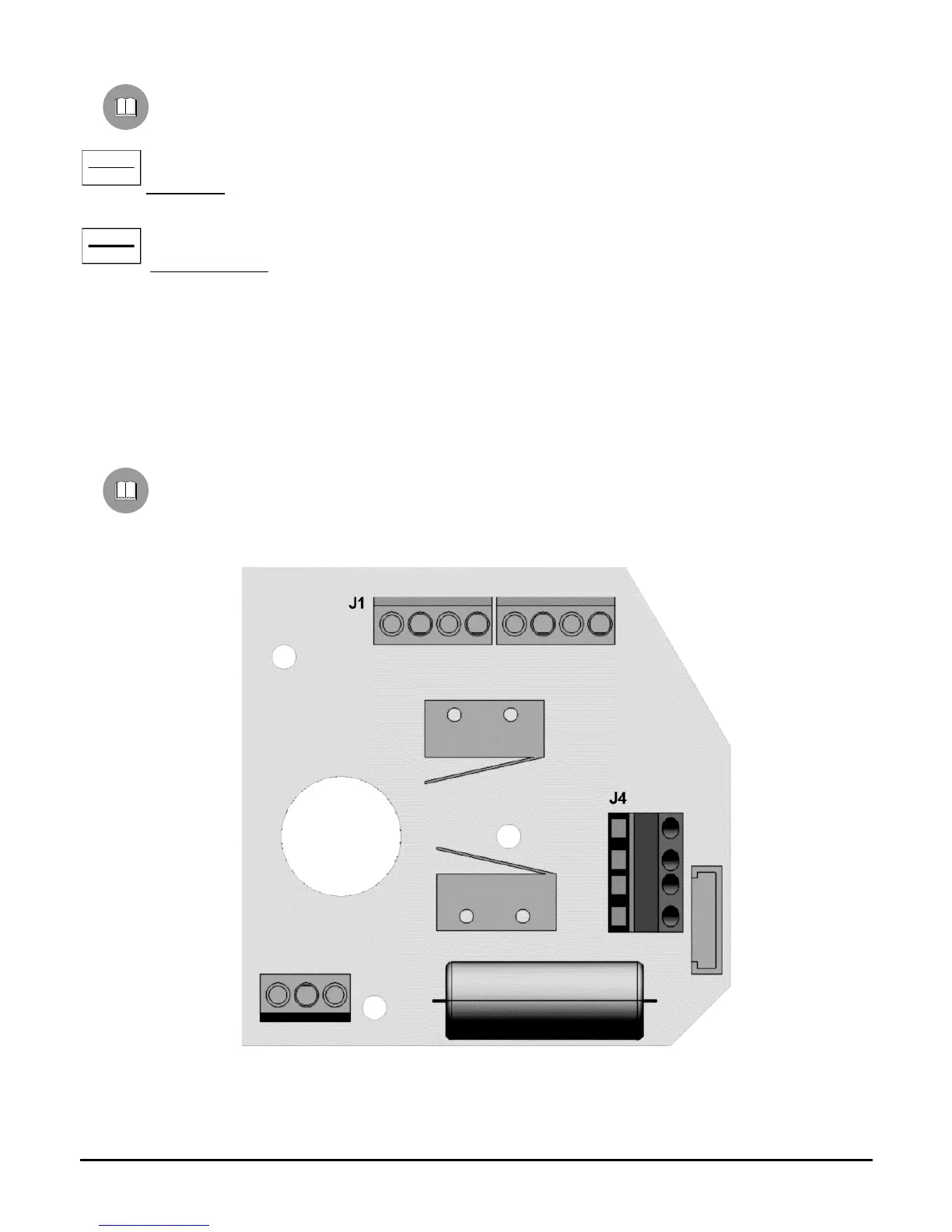

Dans la figure suivante, identifier le bornier pour le raccordement de la tourelle aux unités de commande:
