MODULAR PUSH BUTTON PANELS
SERIES 800
This new range consists of a series of modules in conjunction with
special supports complete with back box or with supports com-
plete with surface mounting box. The appropriate assembling of
the various modules with the front supports allows any size of front
door panel with many different configurations.. The various items
of the system can be identified with following groups:
- Modules
- Front supports complete with opening hinge and back box
- Surface mounting box.
AAcccceessssoorriieess::
- Covering frames.
- Rainshields
FFeeaattuurreess
ooff
mmoodduulleess
Push buttons are protected and reinforced with plate in stainless steel, while
modules front plates are in:
SS
Standard-Stainless Steel
AA
Ali
WW
White
BB
Brown
BBZZ
Bronze
Card name illumination on:
- Door station modules with 2 leds
- Call modules and information modules with lamp 24V 3W
All modules have same dimensions (119X97X29) and can be subdivided in three
groups:
- TV Camera Modules
- Speaker Units
- Extension Front Panels
- Information Modules

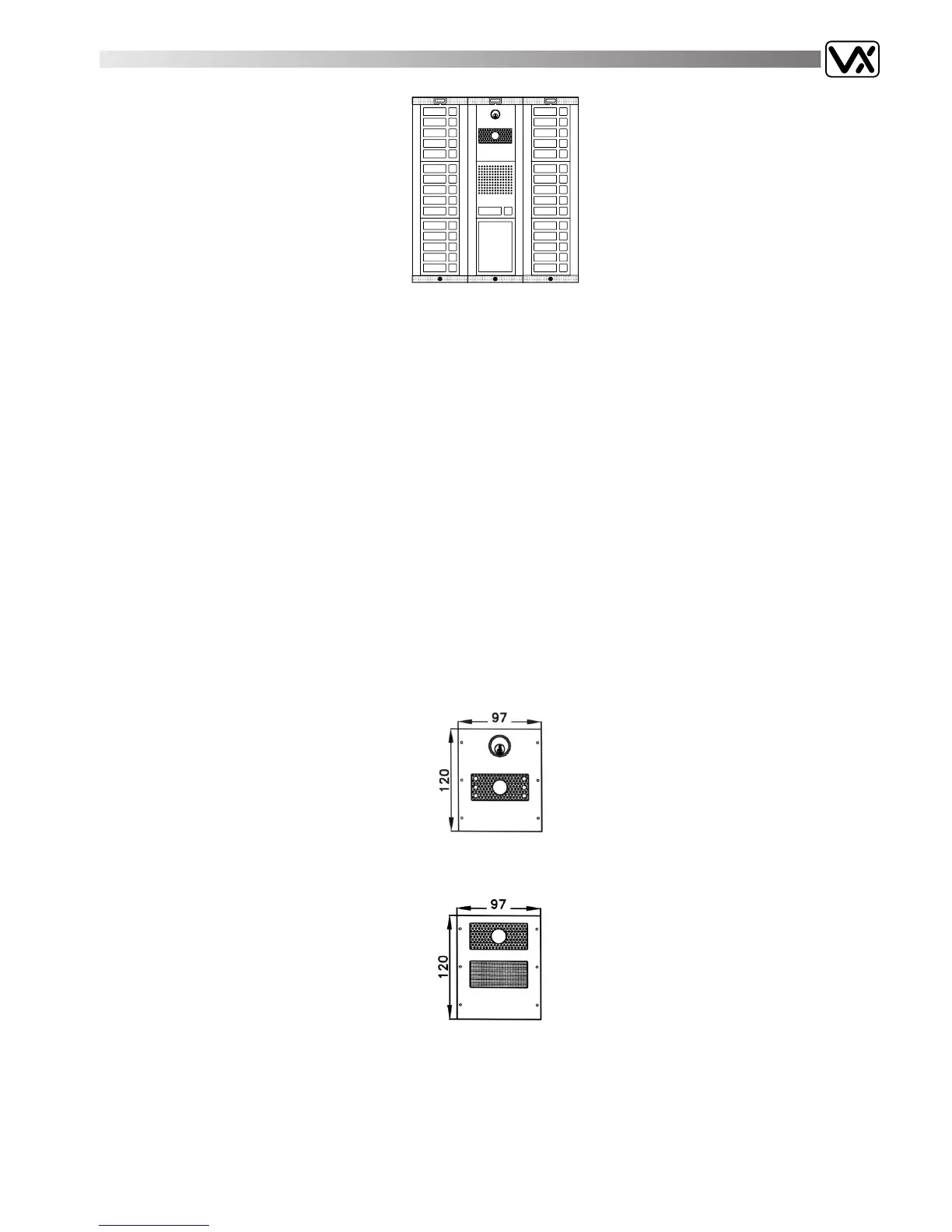

TV CAMERA MODULES
AArrtt..
883300//....
CCaammeerraa
mmoodduullee
with built in a CCD camera complete with autoiris
lens and LEDs for infrared illumination. Video output on 75 Ohms with
coax cable. Front panel in
SS
,
AA
,
WW
,
BB
,
BBZZ
and polycarbonate with
security lock and tilt adjustment.
AArrtt..
883300//....
ccoolloouurr
Camera module with built in a CCD camera complete with autoiris lens
and illumination lamps. Front plate in
SS
,
AA
,
WW
,
BB
,
BBZZ
and polycarbonate
with tilt adjustment.
Terminals:
II
Input +14/20Vdc 0,2A. (0,4A x 830 colour)
FF11
OV Ground.
MM
Shield (coax).
VV
Video output (coax).
SSBB
+8Vdc to eliminate misty.
PULSANTIERE MODULARI
SERIE 800
Sono costituite da una serie di moduli da inserire su appositi
supporti completi di scatole da incasso o su supporti portamo-
duli completi di scatola di protezione per montaggio a filo
muro. Assemblando opportunamente i vari moduli si ha la pos-
sibilità di realizzare pulsantiere di ogni tipo e configurazione. Il
sistema comprende i seguenti gruppi di particolari:
- Moduli
- Sostegni portamoduli completi di scatola da incasso
- Scatole di protezione per montaggio filo muro complete di
sostegni portamoduli
AAcccceessssoorrii::
- Cornici decorative in alluminio
- Tettucci antipioggia per scatole da incasso
CCaarraatttteerriissttiicchhee
tteeccnniicchhee
ddeeii
MMoodduullii
I tasti di chiamata sono protetti da lamierino in acciaio inox mentre le placche
frontali dei moduli sono in:
SS
Standard-Acciaio Inox
AA
Alluminio anodizzato argento
WW
Alluminio verniciato bianco
BB
Alluminio verniciato marrone
BBZZ
Alluminio elettrocolore chiaro (bronzo)
I cartellini portanome si inseriscono agendo all’esterno del modulo.
L’illuminazione
dei cartellini avviene:
- Nei moduli portiere elettrico con 2 led.
- Nei moduli di chiamata ed informazione con lampada 24V 3W
Le dimensioni di ciascun modulo sono: mm 120X97X29.
I moduli si distinguono in:
- Moduli telecamera
- Moduli con Portiere elettrico (4+1 o 1+1)
- Moduli di chiamata
- Moduli di segnalazione
MODULI TELECAMERA
AArrtt..
883300//....
MMoodduulloo
tteelleeccaammeerraa
in metallo con frontale trasparente in policarbo-
nato e placca in
SS
,
AA
,
WW
,
BB
,
BBZZ
, incorpora:
Telecamera con sensore CCD, diodi led per l’illuminazione all’infra-
rosso, resistenza di climatizzazione. E’ completa di serratura di sicu-
rezza e vite per regolare l’angolo di ripresa verticale “BRANDEG-
GIO”. Standard video CCIR interlacciato 2:1.
AArrtt..
883300//....
ccoolloouurr
Modulo telecamera in metallo con frontale trasparente in policarbo-
nato e placca in
SS
,
AA
,
WW
,
BB
,
BBZZ
, incorpora: telecamera con sensore
CCD colore, lampade di illuminazione e resistenza di climatizzazione.
Standard video CCR interlacciato 2÷1.
Morsettiera:
II
Alimentazione +14/20 Vdc 0,2 A. (0,4A x 830 colour)
FF11
Alimentazione 0 V (GND).
MM
Schermo cavo coax (GND).
VV
Centrale cavo coax (uscita segnale video 1Vpp/75 Ohm).
SSBB
+8Vdc per dispositivo anticondensa.
Art. 830/..
Art. 830/.. colour
