Videx 901 colour User Manual

2

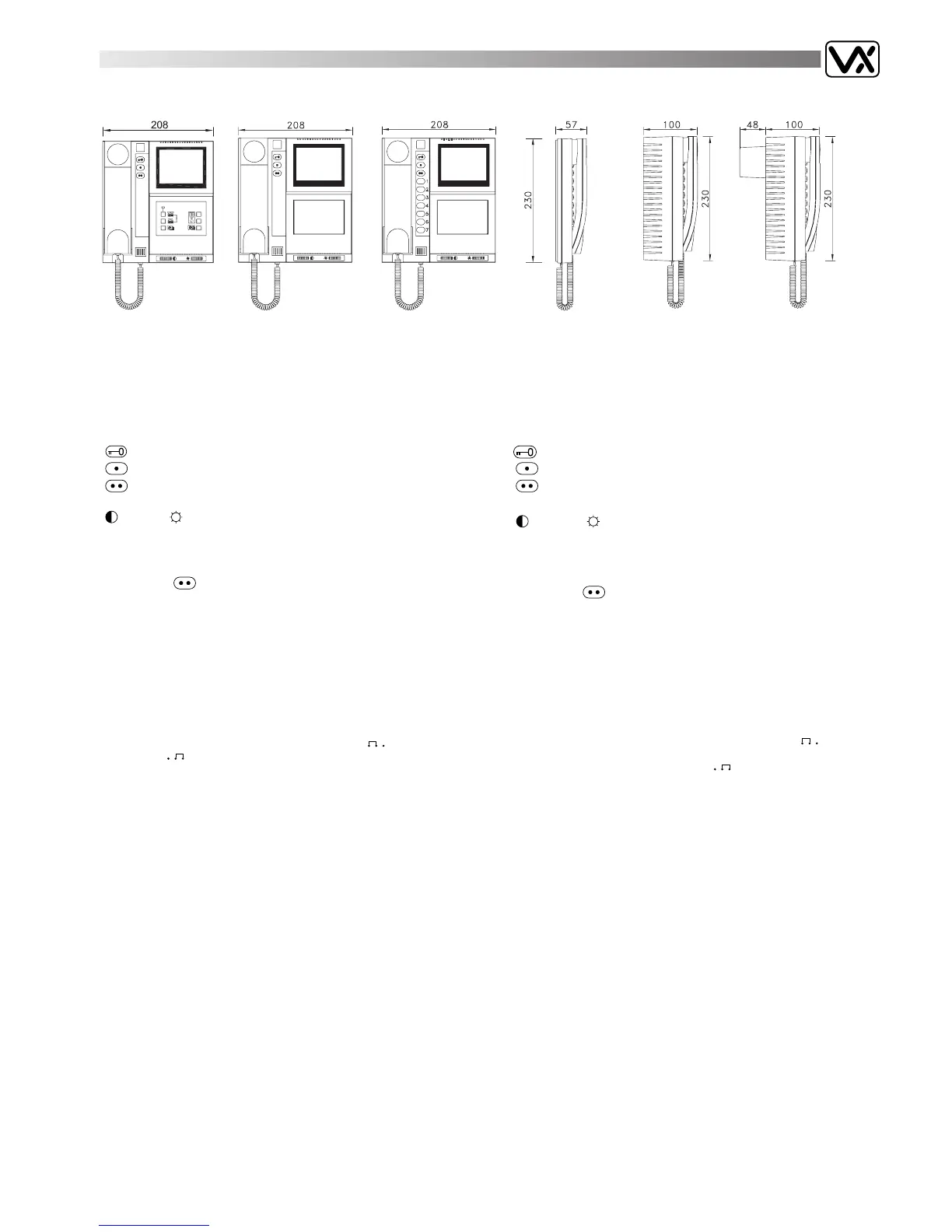

AArrtt.. 990011 990011MMVV 990011 ccoolloouurr
Videophone using a 4” flat type CRT tube. Surface mounting by using a metal
plate provided. Case in ABS plastic. White colour.
3 push buttons:
: Door opening button (only with video on and handset lifted)
: Camera recall button
: Service button
CCoonnttrroollss::
contrast Bright
TTeerrmmiinnaallss aanndd jjuummppeerrss
++1122VV
Positive power output to supply the videodistributor Art. 894
TTVV11
Camera recall button
TTVV22
Button: :
a) Positive output to switch on a 2nd TV camera: Terminal X linked with
terminal 1.
b) O volt output for other services: Terminal X linked with terminal 6.
c) Electronic call output for intercommunicating system: Terminal X con-
nected with terminal T of Art. 510N.
11
Positive power input +15 ÷ 20V DC 0,35 A.
22
Door opening button
33
Speech output
44
Speech input
55
Speech ground
66
Negative power input
CC
Call tone input. Jumper VOL set for high volume . Move jumper
to to reduce volume
VV
Video input
MM
Screen
RR
Speech-Common for intercommunicating systems
77
Call on optional Buzzer
---
Speech ground for intercommunicating systems
XX
Terminal for special functions (see fig. 1, 2 page 22).
++
Powering +12V (only for Art. 901MV).
AArrtt.. 990011MM
Videophone using a 5” tube. Surface mounting by using a metal plate provided.
Front mirror view. Case in ABS plastic. White colour.
Other specs as Art. 901 but current consumption 0.75A.
AArrtt.. 990011FF
Videophone using a 5” tube. Flush mounting. Front direct view. Other specs as
Art. 901M.
AArrtt.. 990011-1100 990011-1100 ccoolloouurr
As Art. 901 but with 7 (1...7) additional buttons for intercommunicating systems or
other services.
Door opening button can be used at any time. Calls from outdoor station energi-
zes a buzzer. Internal calls by modulated electronic tone.
AAddddiittiioonnaall tteerrmmiinnaallss::
T Common of additional buttons.
IT...7T Call buttons or other services.
AArrtt.. 990011MM-1100
Specs as Art. 901-10. Dimensions and CRT as Art. 901M.
AArrtt.. 990011FF-1100
Specs as Art. 901-10. Dimensions and CRT as Art. 901F.
A B
A B
AArrtt.. 990011 990011MMVV 990011 ccoolloouurr
Videocitofono 4” piatto, in plastica ABS bianco; fissaggio ad innesto alla parete
utilizzando l’apposita staffa, senza incasso.
Ha tre tasti:
: Attiva la serratura elettrica solo con video acceso e cornetta sollevata.
: Accende l’impianto dall’interno se non ci sono conversazioni in corso.
: Attiva la seconda telecamera o altri servizi.
CCoonnttrroollllii
contrasto Luminosità.
FFuunnzziioonnii mmoorrsseettttiieerraa ee ppoonnttiicceellllii mmoobbiillii
++1122VV
Uscita +12 Volt per alimentazione distributore video Art. 894
TTVV11
Tasto: Autoaccensione
TTVV22
Tasto: :
a) Con morsetto x collegato al morsetto 1 uscita positiva per
inserzione 2ª telecamera.
b) Con morsetto x collegato al morsetto 6 uscita OV per altri servizi.
c)
Con morsetto x collegato a T (Art. 510N): chiamata intercomunicante.
11
Alimentazione positiva +15 ÷ 20 Volt DC 0,35 A.
22
Tasto comando per azionamento serratura elettrica
33
Uscita fonia
44
Ingresso fonia
55
Massa fonica
66
Alimentazione negativa
CC
Ingresso nota di chiamata. Ponticello VOL presettato per volu-
me massimo
Spostare il ponticello in posizione per ridurre il volume
VV
Ingresso segnale video 0,8-1,5Vpp
MM
Schermo video
RR
Comune fonia intercomunicante
77
Ingresso chiamata su ronzatore (opzionale per l’Art. 901)
---
Massa fonica per impianti intercomunicanti
XX
Configura la funzione del tasto TV2.
++
Ingresso alimentazione +12V (solo per Art. 901MV).
AArrtt.. 990011MM
Videocitofono con tubo catodico 5”, in plastica ABS bianco, fissaggio ad innesto
alla parete utilizzando la staffa in dotazione, senza scatola d’incasso.
La visione frontale avviene tramite specchio. Caratteristiche di funzionamento e
morsettiera di collegamento come per l’articolo precedente ad eccezione dell’as-
sorbimento che è di 0,75 A.
AArrtt.. 990011FF
Videocitofono con tubo catodico 5” da incasso e visione frontale diretta.
Stesse caratteristiche elettriche e di funzionamento dell’articolo precedente.
AArrtt.. 990011-1100 990011-1100 ccoolloouurr
Si differenzia dall’Art. 901 per l’aggiunta di 7 (1....7) tasti utilizzabili per effettuare
chiamate intercomunicanti o servizi vari.
Non ha il segreto di apriporta. Chiamata interna con nota elettronica. Ha in dota-
zione il ronzatore per ricevere delle chiamate dal posto esterno.
MMoorrsseettttii::
T Comune pulsanti chiamata elettronica intercomunicante.
IT...7T Pulsanti di chiamata intercomunicante o servizi aggiuntivi.
AArrtt.. 990011MM-1100
Per caratteristiche di funzionamento ed elettriche vedere Art. 901M e Art. 901-10.
AArrtt.. 990011FF-1100
Per caratteristiche di funzionamento ed elettriche vedere Art. 901F e Art. 901-10.
A B
A B
VIDEOPHONES VIDEOCITOFONI
Art. 901MV
Art. 901NC/MV
Art. 901-10
Art. 901-10 colour
Art. 901M-10
Art. 901F-10
Art. 901
Art. 901-10
Art. 901NC
Art. 901 colour
Art. 901-10 colour
Art. 901NC colour
Art. 901MV
Art. 901NC/MV
Art. 901M
Art. 901M-10
Art. 901M-NC
Art. 901F
Art. 901F-10
Art. 901F-NC
Art. 901
Art. 901 colour
Art. 901M
Art. 901F
Art. 901NC
Art. 901NC colour
Art. 901M-NC
Art. 901F-NC
