3
AArrtt.. 990011-NNCC 990011NNCC//MMVV 990011NNCC ccoolloouurr
As Art. 901 but for system “No Coax”.
TTeerrmmiinnaallss aanndd jjuummppeerrss
TTVV22
Service button . Positive output with JP1 set in position to
activate a 2nd camera. Move JP1 to (0V output) for other servi-
ces
CC
Button . Camera recall button
11
- Call tone input. Jumper VOL set for high volume .
Move jumper to to reduce the volume
- Input / output speech line
- Door opening button
---
Negative power input. 0 Volt
+
Positive power input. +15 ÷ 20 Volt DC 0,35A
VV22
Video input. + sync
VV11
Video input. - sync
++1122
Positive power input +12Volt DC (only Art. 901NC/MV).
AArrtt.. 990011MM-NNCC
As Art. 901M but for systems “No Coax”.
AArrtt.. 990011FF-NNCC
As Art. 901F but for systems “No Coax”.
FFuunnccttiioonnss ooff JJPP22 jjuummppeerr
The power supply of the system can supply max 2 videphones in parallel but it is
possible to connect and call up to 5 videophones in parallel giving the priority to 1
or 2 of them.
aa))
Jumper JP2 is set in position and videophone is automatically swit-
ched on when it is called (max 2 videophones ).
bb))
Move jumper JP2 to position to receive only the call and press the
camera recal button to get the picture.
(TV1 of Art. 901 and 901-10 must be connected to terminal T of Control Unit
Art. 890).
If picture is required automatically on more than 2 videophones in parallel use the
additional power supply Art. 893.

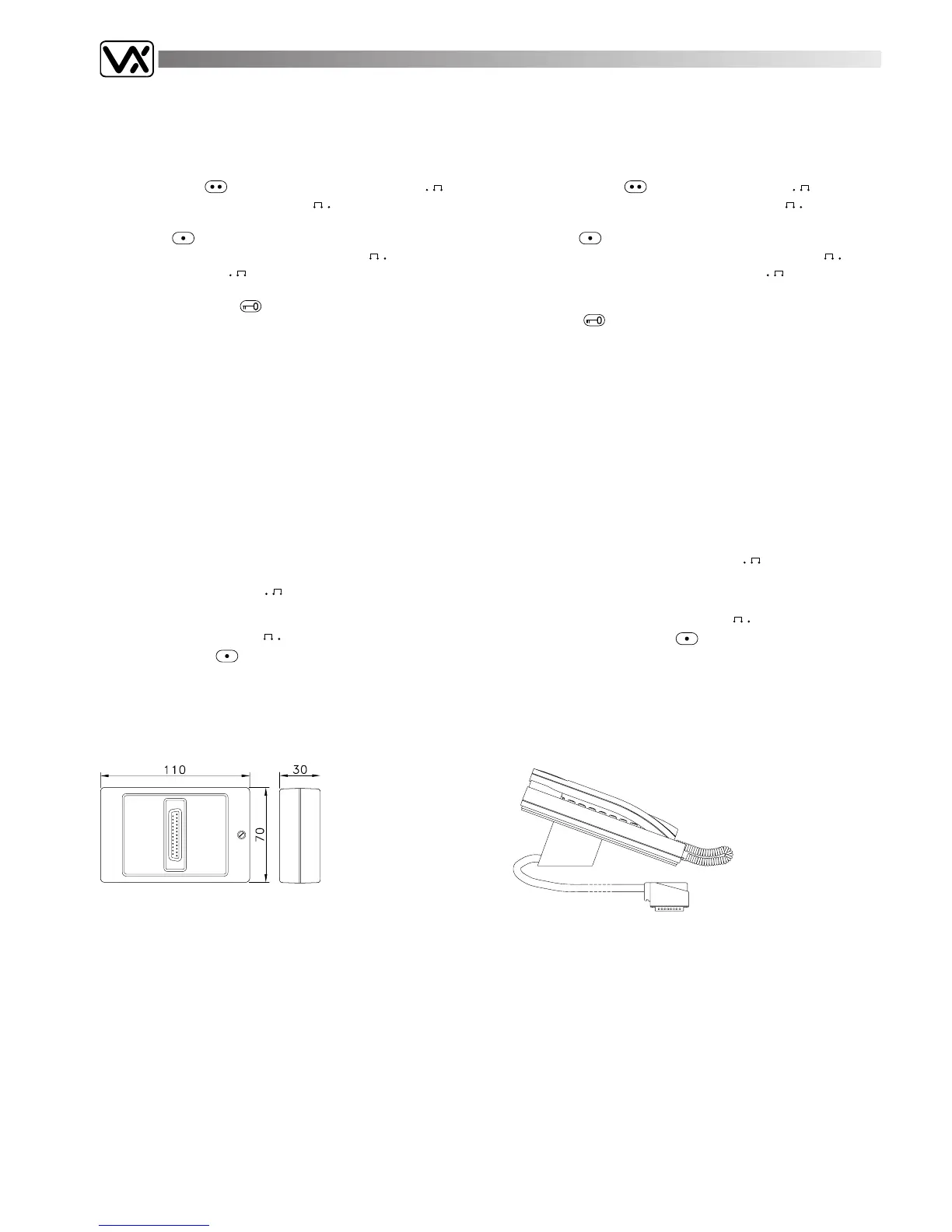

AArrtt.. 990011TT AArrtt.. 990011TT//MMVV AArrtt.. 990011TT ccoolloouurr
As Art. 901 but with inclined (20°) metal base, 1,6 mts of cable complete with plug
for wall box Art. 895. Table version.
AArrtt.. 990011-1100TT AArrtt.. 990011-1100TT ccoolloouurr
As Art. 901-10 but table version.
AArrtt.. 990011TT-NNCC AArrtt.. 990011TT-NNCC ccoolloouurr
As Art. 901NC but table version.
AArrtt.. 889955
Wall box for monitors table version.
Fixing directly to wall or on standard rectangular (American type) embedding box.
A B
A B
A B
A B
A B
A B
AArrtt.. 990011NNCC 990011NNCC//MMVV 990011NNCC ccoolloouurr
Videocitofono per impianti con 4 fili comuni più i fili di chiamata, senza cavo
coassiale. Si consiglia il suo uso per la sostituzione degli impianti citofonici esi-
stenti.
MMoorrsseettttiieerraa::
TTVV22
Tasto di servizio . Ponticello JP1 posizionato uscita posi-
tiva per inserzione seconda telecamera. Con JP1 uscita 0 Volt
per altri servizi
CC
Tasto Autoaccensione
11
- Ingresso nota di chiamata . Ponticello VOL presettato per
volume massimo. Spostare il ponticello su per ridurre il volu-
me
- Ingresso/uscita fonica
- Tasto . Comando per azionamento serratura elettrica.
---
Alimentazione 0 Volt
++
Alimentazione +15 ÷ 20 Volt DC 0,35A
VV22
Ingresso segnale video syncr. +
VV11
Ingresso segnale video syncr. -
++1122
Ingresso alimentazione +12 (solo per Art. 901NC/MV).
AArrtt.. 990011MM-NNCC
Per caratteristiche di funzionamento ed elettriche vedere Art. 901M e Art. 901NC.
AArrtt.. 990011FF-NNCC
Per caratteristiche di funzionamento ed elettriche vedere Art. 901F e Art. 901NC.
FFuunnzziioonnii ddeell ppoonnttiicceelllloo JJPP22..
L'alimentatore principale del sistema permette di indirizzare la chiamata su max 5
videophoni collegati in parallelo e di azionarne contemporaneamente max 2 prio-
ritari.
aa))
Il ponticello JP2 é presettato sulla posizione accende il videocitofo-
no automaticamente alla chiamata (soltanto 2 videophoni su max 5 possono
avere JP2 in questa posizione).
bb))
Spostare il ponticello JP2 sulla posizione per ricevere solo il tono
di chiamata. Premere il tasto per autoaccendere il videophono. (Il
TV1 dei videocitofoni deve essere collegato al morsetto T del centralino Art.
890).
Se è richiesta l'accenzione simultanea di più di 2 videophoni è necessario usare
l'alimentatore supplementare Art. 893.
AArrtt.. 990011TT AArrtt.. 990011TT//MMVV AArrtt.. 990011TT ccoolloouurr
Videocitofono da tavolo; stesse caratteristiche dell’Art. 901. Completo di base
zavorrante inclinata di 20°, 1,6 mt. di cavo e connettore per il collegamento alla
presa da muro Art. 895.
AArrtt.. 990011-1100TT AArrtt.. 990011-1100TT ccoolloouurr
Come Art. 901-10 ma versione da tavolo
AArrtt.. 990011TT-NNCC AArrtt.. 990011TT-NNCC ccoolloouurr
Come Art. 901NC ma versione da tavolo.
AArrtt.. 889955
Presa da muro per la connessione dei videocitofoni da tavolo Art. 901T, Art. 901-
10T e Art. 901T-NC. La presa, DB25, è inserita su un contenitore in plastica dove
all’interno c’è la morsettiera per i collegamenti alla colonna montante seguendo
la serigrafia riportata sul circuito stampato.
Fissaggio su scatole rettangolari normalizzate.
A B
A B
A B
A B
A B
A B
Art. 895
Art. 901T
Art. 901-10T
Art. 901T-NC
Art. 901T/MV
Art. 901T-NC/MV
Art. 901T colour
Art. 901-10T colour
Art. 901-NC colour
