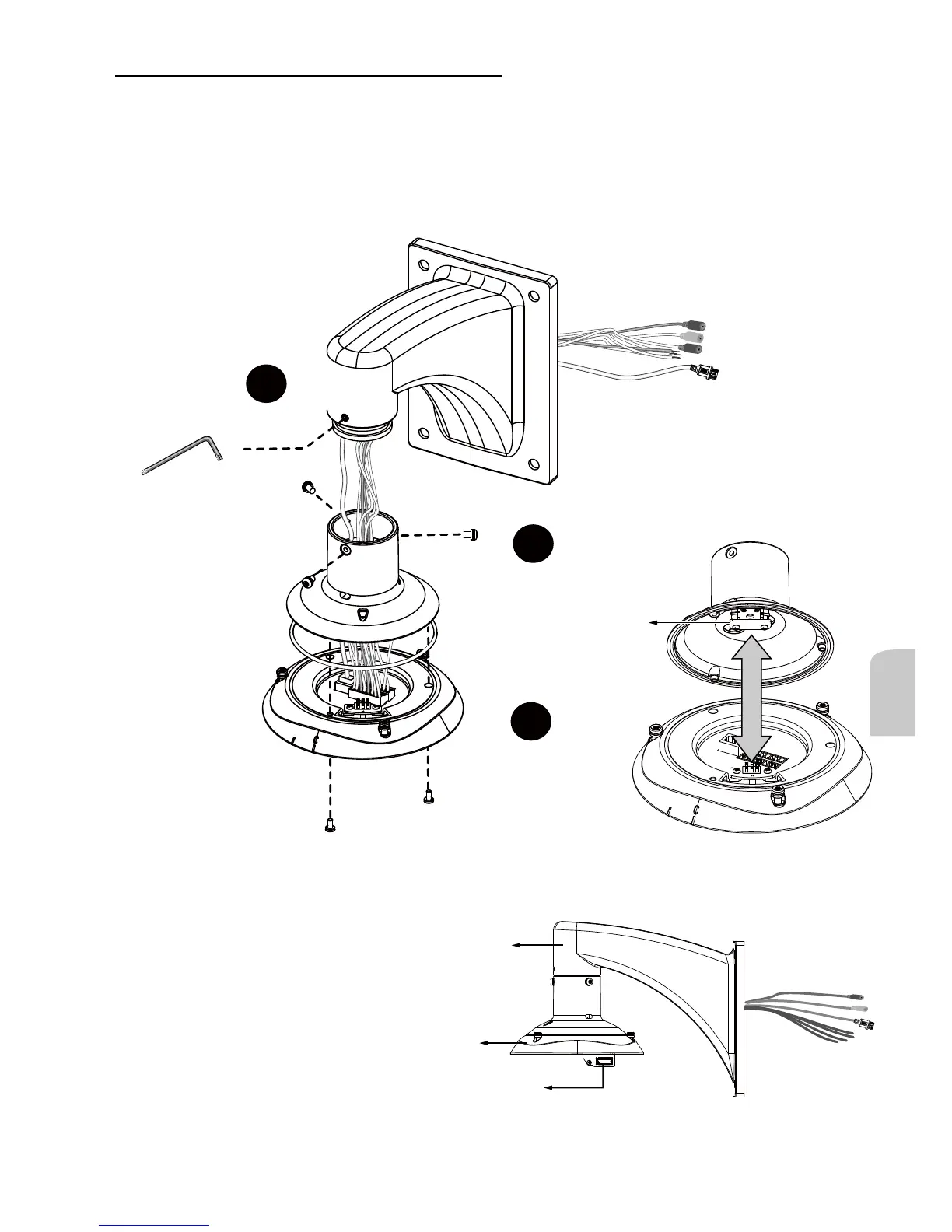

Combinare i componenti della parte superiore della sezione.
1. Premere l’anello della guarnizione nella scanalatura del contenitore. Usare le viti nere a macchina
(M4x8) per ssare la sezione dell’interfaccia al coperchio. Notare è necessario orientare e al-
lineare i contatti a molla con il deumidicatore sul coperchio.
2. Assicurare il coperchio alla staffa di montaggio.
3. Usare la chiave esagonale inclusa per ssare il collegamento.
Una volta fatto, la parte superiore
della sezione sembrerà così. Si può
ora posizionare la telecamera e la
parte superiore della sezione sul posto
desiderato.
Staffa di
montaggio
Sezione interfaccia
Connettore
board-to-board
Deumidicatore
3-2-3. Attaccare la staffa di montaggio
Anello della
guarnizione
