Vivotek SD8363E - Instalacja Sprzętu

PL-123
Polski
Instalacja sprzętu
3

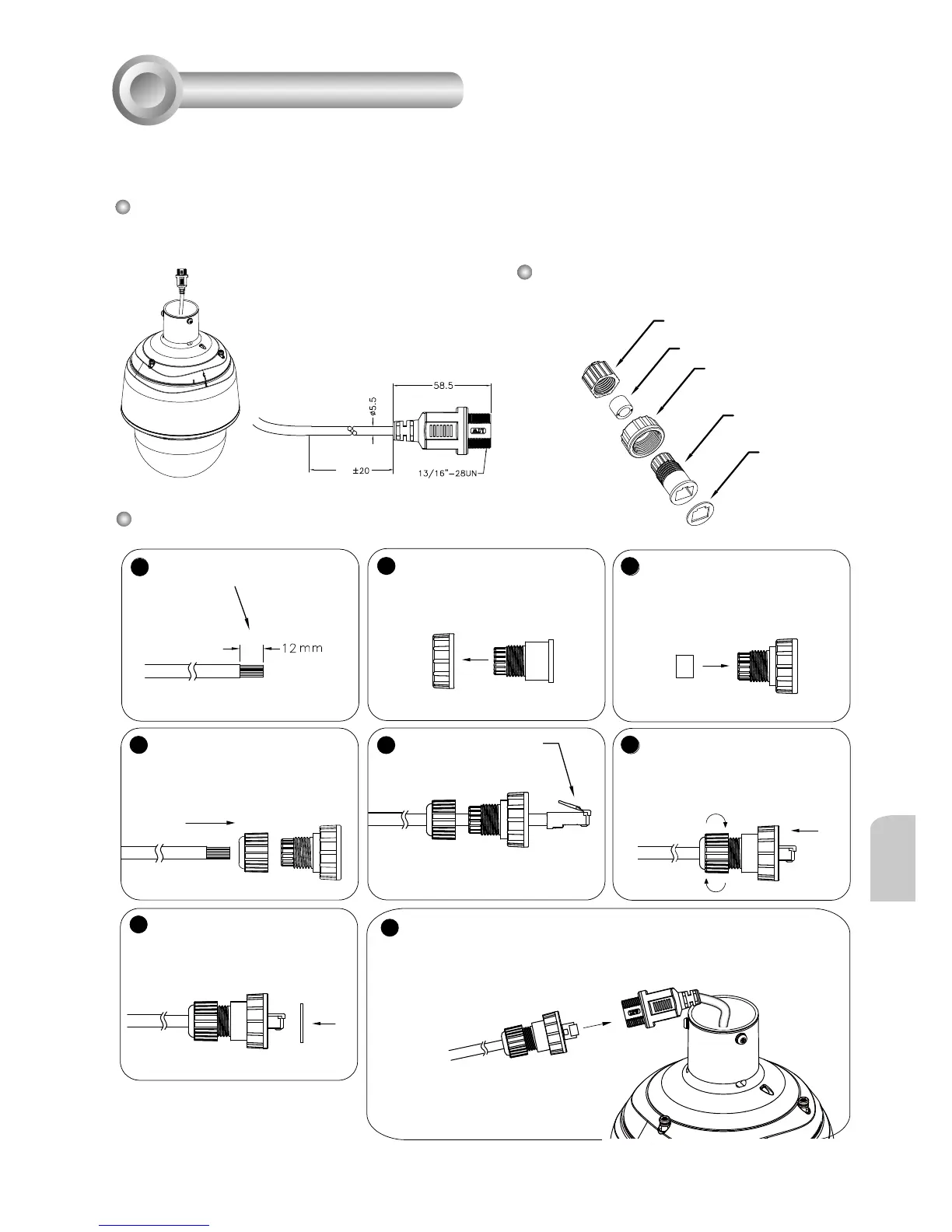

Wymiary kabla RJ45 (jednostka: mm)
3-1. Podłączanie kabla ethernetowego RJ45
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Elementy złącza wodoodpornego
Nakrętka śruby (C)
Obudowa (D)
Uszczelka (E)
Uszczelka (B)
Nakrętka uszczelniająca (A)
Przygotuj kabel Ethernet i
usuń część izolacji.
Włóż obudowę do nakrętki
śruby.
Włóż uszczelkę do obudowy.
Przełóż nieizolowany kabel
Ethernet przez nakrętkę
uszczelniającą i obudowę.
Zaciśnij na kablu
wtyczkę RJ45.
Wciśnij wtyczkę RJ45 do obu-
dowy, a następnie zamocuj
nakrętką uszczelniającą.
Przymocuj uszczelkę z przodu
obudowy.
Kolejność montażu
Zalecana średnica kabla: O.D. 5.5~7
Podłącz kabel Ethernet do kabla RJ45 i zamocuj złącza.
Należy używać wyłącznie kabli kat. 5e.
