Vivotek SD8363E - Beschreibung der Teile

DE-74

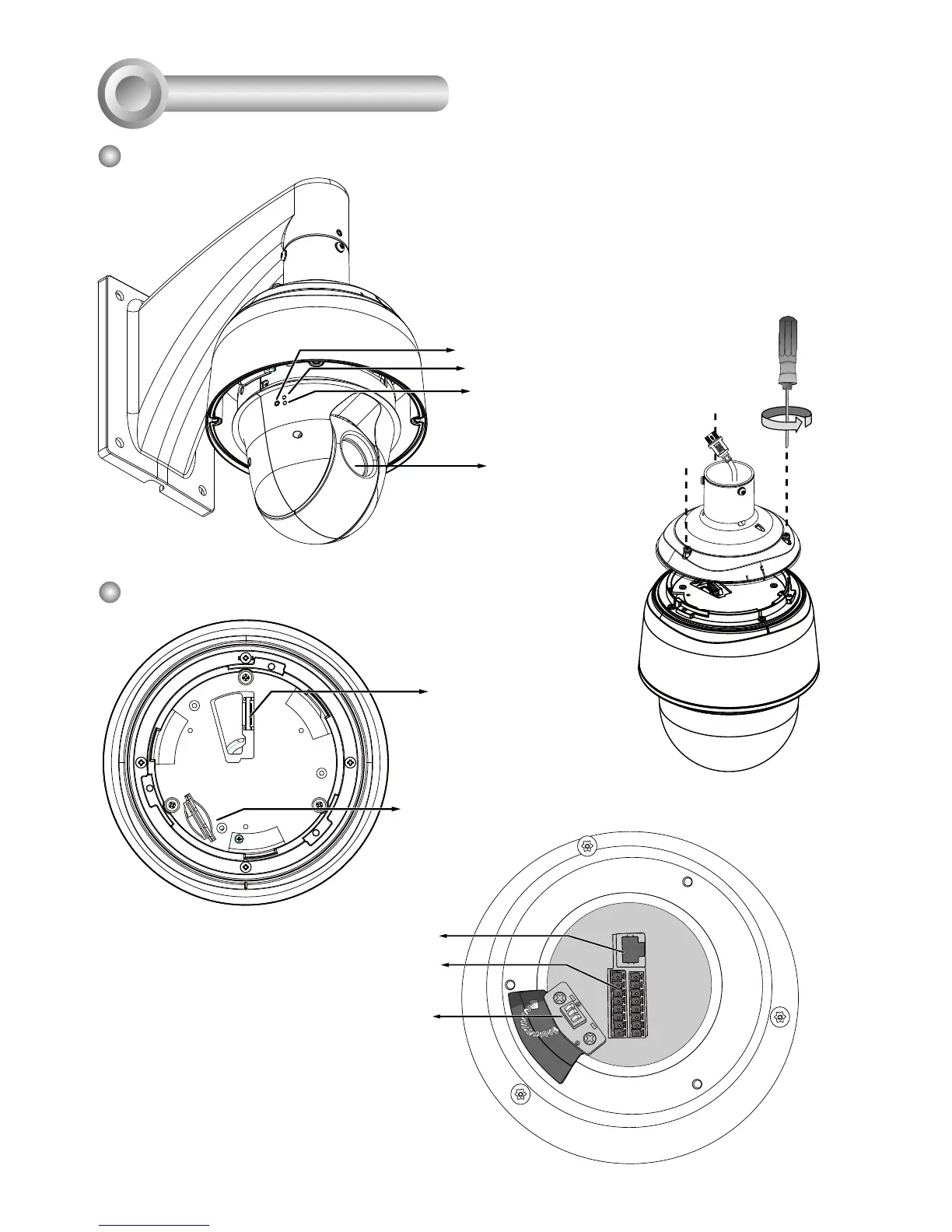

Beschreibung der Teile
2
Innenansicht
Board-to-Board Anschluss
Objektiv
Außenansicht
Ethernet 10/100 RJ45
Stecker
Federkontakte für Entfeuchter
Allgemeiner I/O
Anschlussblock
SD/SDHC/SDXC-Karteneinschub
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Status-LED
Netzwerk-LED
Reset-Taste
Schnittstellenbereich
Kameragehäuse
Diese Abbildung zeigt eine Kamera ohne
Kugelabdeckung.
Sie gelangen an den SD-
Kartensteckplatz, indem Sie den
oberen Bereich des T25-Stardrivers
entfernen.
