Vivotek SD8363E - Hardware Installation

DA-183
Dansk
Interfacesektion
Hardware installation
3

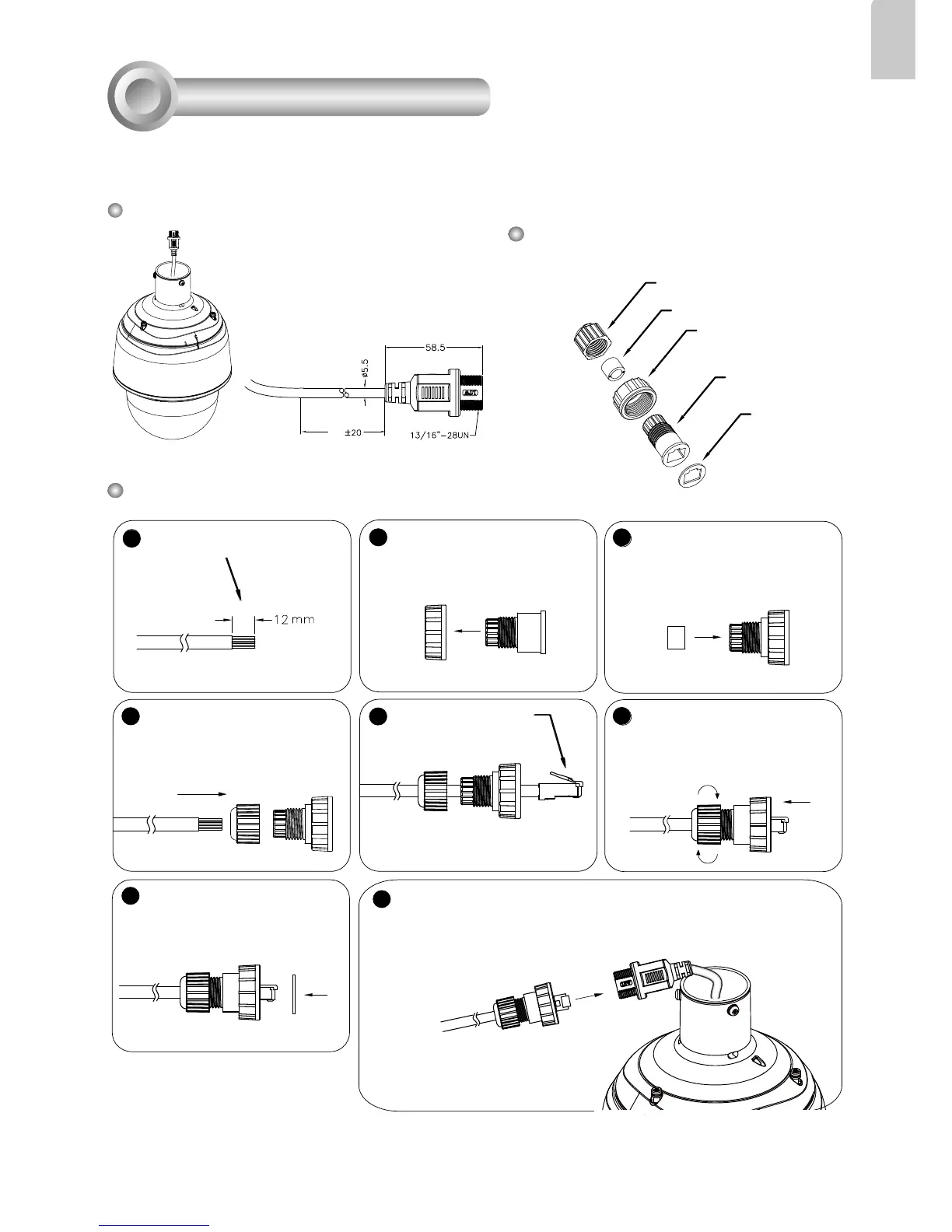

RJ45 Kabel Dimensioner (enhed: mm)
3-1. Tilslutning af RJ45 Ethernet-kabel
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Komponenter for vandtæt tilslutning
Møtrik (C)
Hus (D)
Tætning (E)
Pakning (B)
Pakningsmøtrik (A)
Forbered et Ethernet-kabel og
fjern en smule af isoleringen.
Indfør huset i møtrikken.
Indfør pakningen i huset.
Indfør det forberedte
Ethernet-kabel gennem
møtrikken og huset.
Spænd kablet til et
RJ45-stik.
Skub RJ45-stikket ind i
huset, og fastgør pak-
ningsmøtrikken sikkert.
Påsæt tætningen på forenden
af huset.
Samlingstrin
Anbefalet kabelmål: O.D. 5.5~7
Tilslut Ethernet-kablet til RJ45-kablet og fastgør stikkene sikkert.
Brug kun et CAT5e-kabel.
