3-2-2. Collegare i cavi:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Riservato DI3
Entrata
MIC
DI2
Linea
d’uscita
DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Diametro cavo: 13 ~ 16 AWG
Lunghezza nastro: 6 ~ 7 mm
Vite: M2
1. Utilizzare un cacciavite a testa piatta di piccole dimensione
per chiudere i cavi IO nei morsetti del terminale. E’
possibile acquistare un cavo combo IO dalla VIVOTEK.

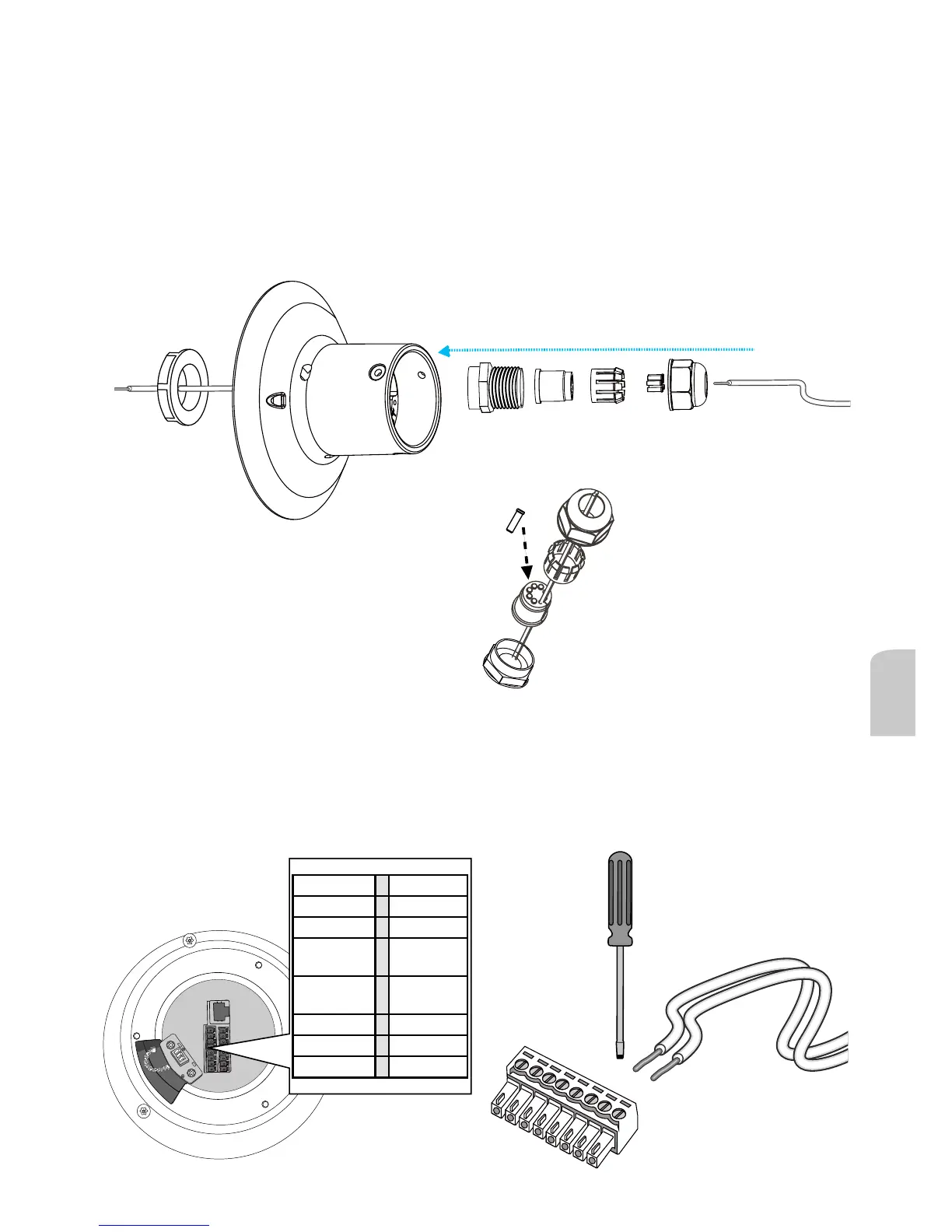

1. Disassemblare i componenti del connettore waterproof in (A) ~ (E) come mostrato sopra.
2. Rimuovere la linguetta di plastica dalla parte superiore del coperchio e tenere sottomano il dado
esagonale M20 per un uso futuro.
3. A seconda del numero dei li, rimuovere le guarnizioni (C) dal laccio in gomma (B).
4. Se avete dispositivo esterno come sensori e allarmi, infilare i cavi IO attraverso il connettore
waterproof (E --> D --> B --> A) come illustrato sotto. Notare che ci sono 16 fori sulla guarnizione (B)
e il diametro deve essere compreso tra 1.2 e 1.8mm.
5. Posizionare la guarnizione (B) nell’alloggiamento (D).
6. Serrare il dado della guarnizione (E) con forza.
M20 hex nut
Il massimo carico di
uscita sui pin DO è
50mA.
