IT-100

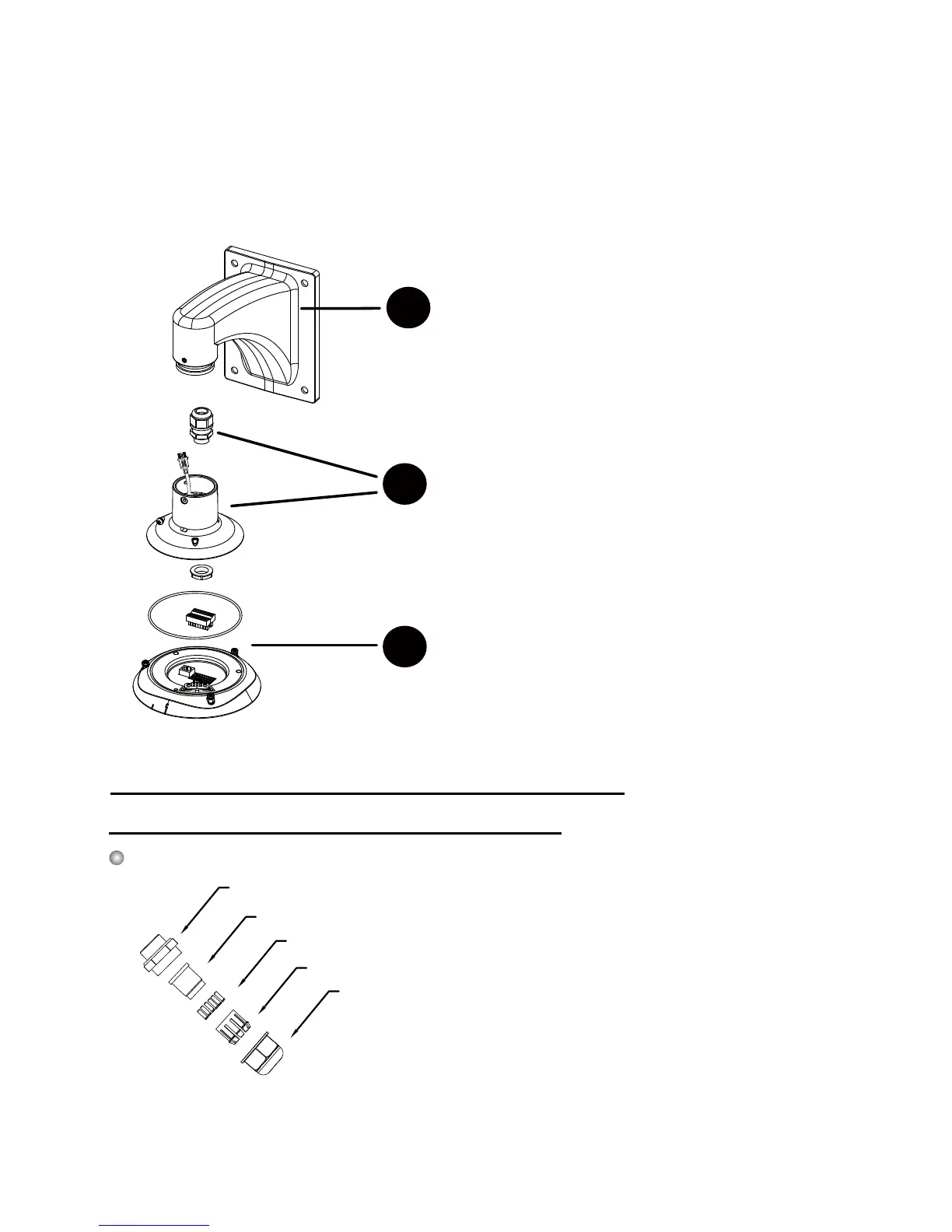

3-2. Collegamento dei cavi di I / O e di alimentazione
Se avete bisogno di collegare i cavi di I/O e l'alimentazione a 24V, smontare la parte superiore
della fotocamera. E’altamente raccomandato di completare i seguenti passi prima di montare la
telecamera al suo posto:
Ignorare questa sezione e passare alla sezione 3-3 se si collega solo il cavo Ethernet.
1-3
1-2
1-1
Controllare la lunghezza dei cavi e completare la
fase di cablaggio nella sezione interfaccia
Far passare i cavi attraverso il coperchio e i
connettori waterproof
Attaccare la staffa di montaggio
3-2-1. Cablaggio attraverso i connettori waterproof
Componenti del connettore waterproof
Guarnizioni (C)
Alloggiamento (D)
Dado guarnizione (E)
Guarnizione (B)
Dado vite (A)
•
Diametro cavo: 13 ~ 16 AWG (1.2 ~ 1.8 mm)
•
E’ necessaria una chiave a tubo per il dado
esagonale M20.
Connessione attraverso il connettore waterproof
