Installazione hardware
3
Dimensione cavo RJ45 (unità: mm)
3-1. Collegamento del cavo RJ45 Ethernet
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Componenti del connettore
impermeabile
Daod vite (C)
Alloggiamento (D)
Guarnizione
(E)
Guarnizione di tenuta (B)
Dado di tenuta (A)

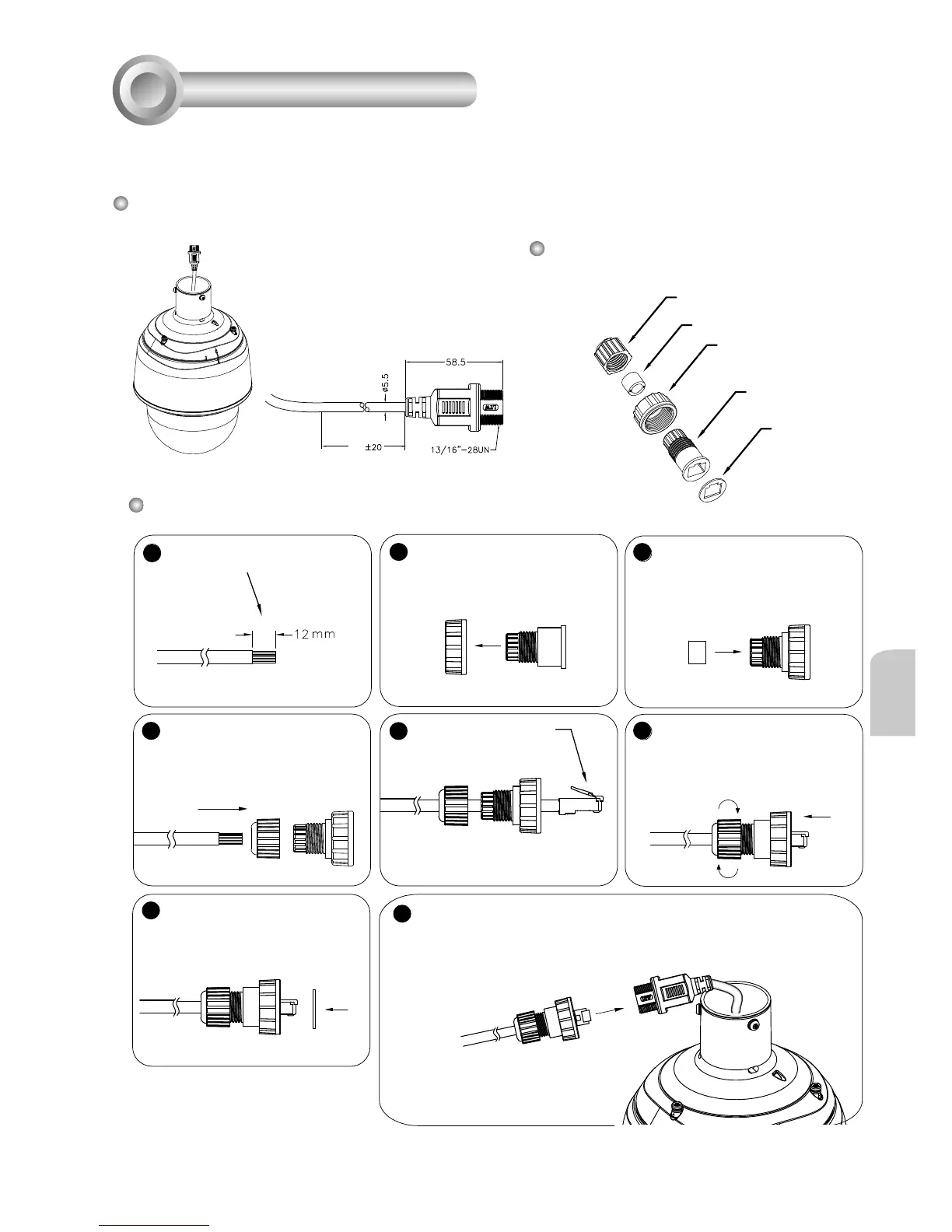

Preparare il cavo Ethernet e
rimuovere parte della guaina.
Inserire l’alloggiamento nel
dato della vite.
Inserire la guarnizione di tenuta
nell’alloggiamento.
Far passare il cavo Eth-
ernet senza guaina at-
traverso il dado di tenuta e
l’alloggiamento.
Bloccare il cavo
utilizzando una presa
RJ45.
Premere la presa RJ45
nell’alloggiamento, quindi
ssare completamente il
dado di tenuta.
Collegare la guarnizione
alla parte anteriore
dell’alloggiamento.
Procedure di montaggio
Diametro consigliato del cavo: O.D.
5.5~7
Collegare il cavo Ethernet al cavo RJ45 e ssare completamente
i connettori.
Utilizzare solo cavi CAT5e.
