Vivotek SD8363E - Vista Interior

ES-62

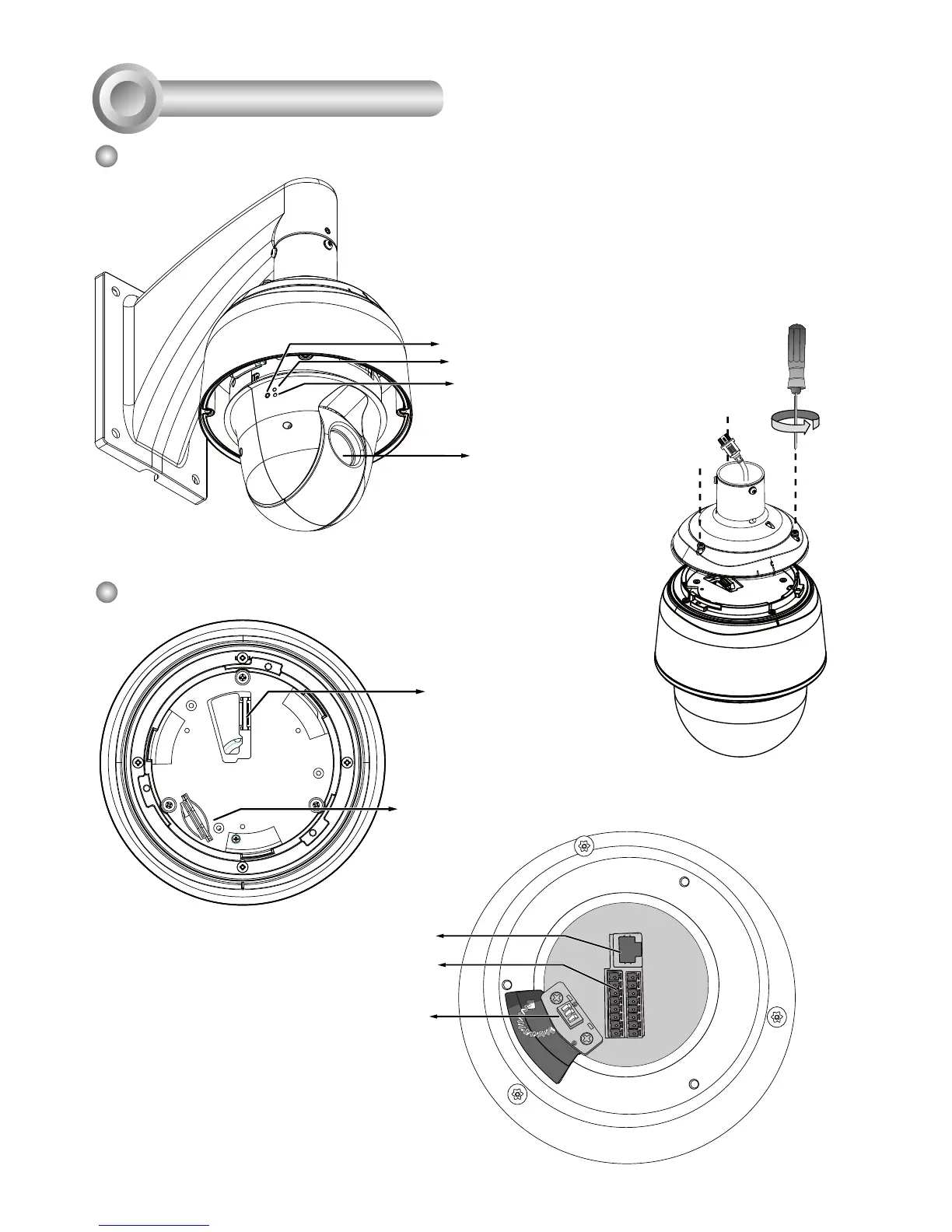

Descripción física
2
Vista interior
Conector placa-a-placa
Lentes
Vista exterior
Conector Ethernet 10/100
RJ45
Contactos con resorte para
deshumidicador
Bloque del terminal I/O
general
Ranura de tarjeta SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
LED de estado
LED de red
Botón de restauración
Sección de interfaz
Cuerpo de la cámara
Esta ilustración muestra una cámara con su
carcasa domo extraída.
Puede acceder a la ranura de la tarjeta
SD quitando la sección superior con el
destornillador T25.
