3-2-2. Kabel anschließen:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Reserviert DI3
MIC IN DI2
Line OUT DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Kabelbereich: 13 ~ 16 AWG
Strippenlänge: 6 ~ 7 mm
Schraube: M2
1. Verwenden Sie einen kleinen Flachschraubendreher, um
die IO-Kabel an den Anschlussblöcken zu befestigen.
Sie können auch ein IO Combo-Kabel von VIVOTEK
erwerben.

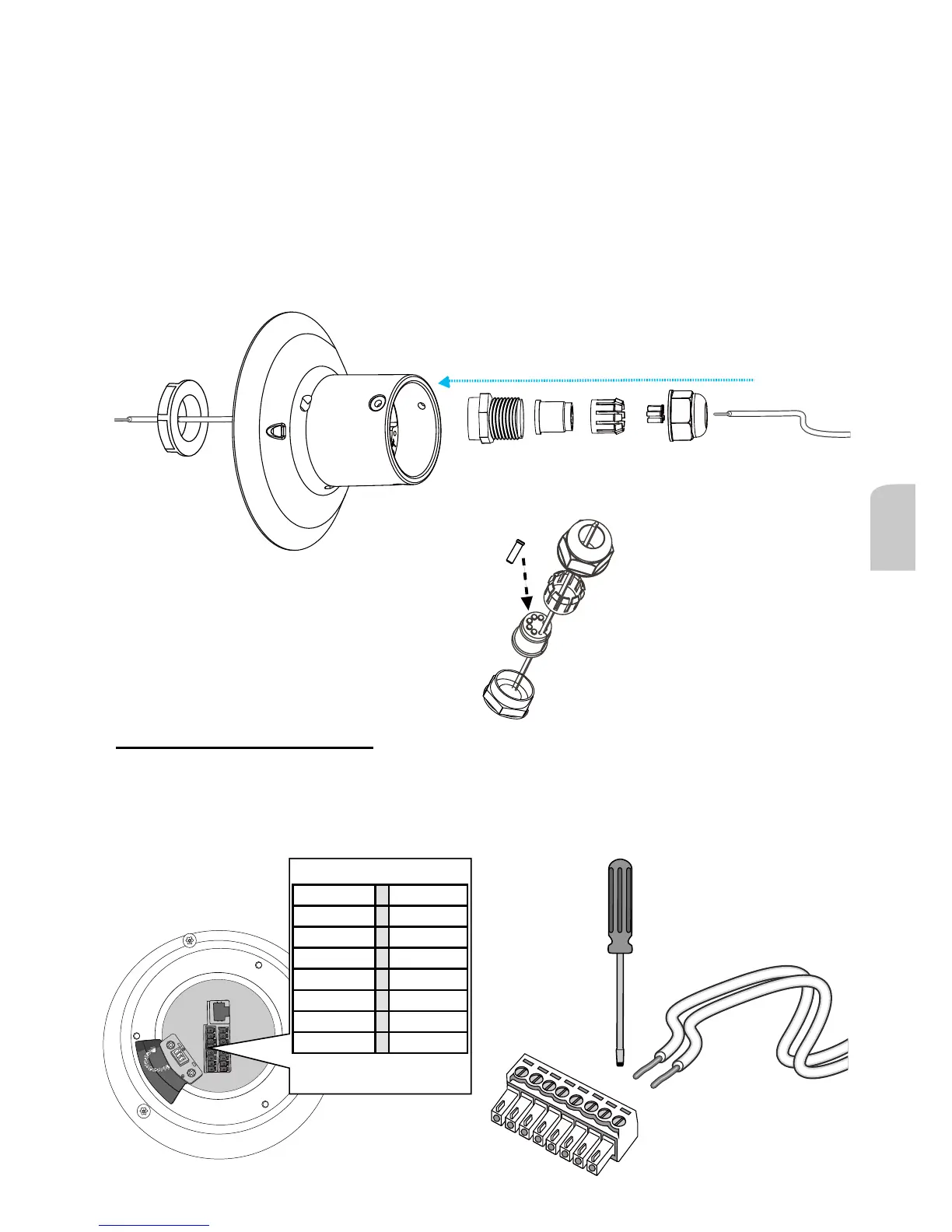

1. Nehmen Sie den wasserdichten Anschluss in seine oben abgebildeten Bauteile (A) ~ (E)
auseinander.
2. Entfernen Sie den Plastikstopper von der Unterseite der Kugelabdeckung und bewahren Sie die
M20 Sechskantmutter für später auf.
3. Entfernen Sie je nach Anzahl der Kabel die Dichtungen (C) von der Gummidichtung (B).
4. Wenn Sie externe Geräte wie Sensoren und Alarmgeräte verwenden, führen Sie die IO Kabel
durch den wasserdichten Anschluss (E --> D --> B --> A) wie unten abgebildet. Beachten Sie,
dass die Dichtung (B) 16 Öffnungen besitzt und der Kabelquerschnitt zwischen 1,2 und 1,8 mm
liegt.
5. Drücken Sie die Dichtung (B) in das Gehäuse (D).
6. Ziehen Sie die Dichtungsmutter (E) fest an.
M20 hex nut
Die maximale Ausgabelast
an den DO-Pins beträgt
50 mA.
