ES-63
Español
Sección de interfaz
Instalación del hardware
3
Dimensiones del cable RJ45 (unidad: mm)
3-1. Conectar el cable Ethernet RJ45
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100

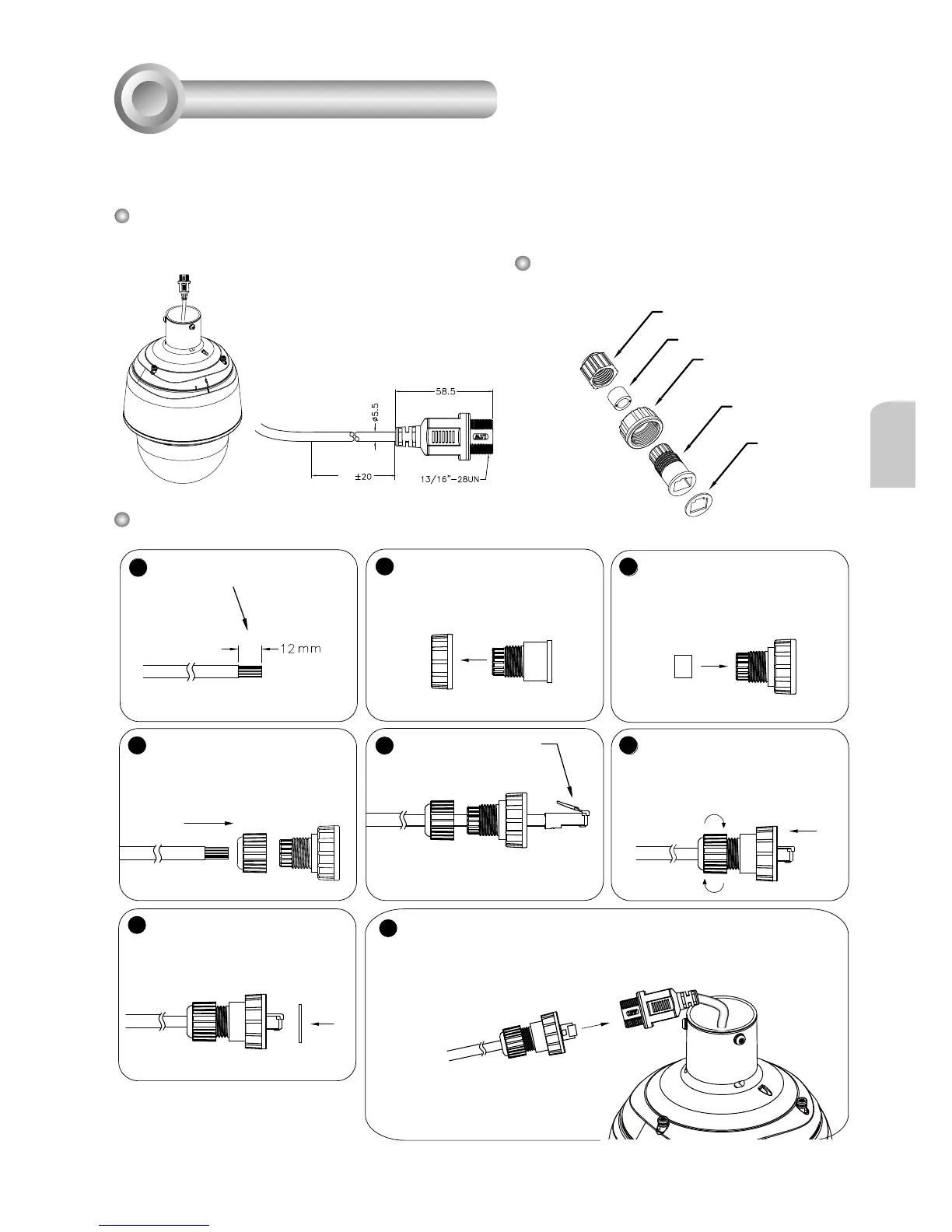

Komponenten des wasserdichten
Anschlusses
Schraubenmutter (C)
Gehäuse (D)
Abdichtung (E)
Dichtung (B)
Dichtungsmutter (A)
Nehmen Sie ein Ethernetkabel
und streifen Sie die Ummante-
lung ab.
Fügen Sie das Gehäuse in
die Schraubenmutter ein.
Fügen Sie die Dichtung in das
Gehäuse ein.
Fügen Sie das abgestreifte
Ethernetkabel durch die Dich-
tungsmutter und das Gehäuse
ein.
Klemmen Sie das
Kabel an einen RJ45
Stecker.
Schieben Sie den RJ45
Stecker in das Gehäuse und
ziehen Sie dann die Dich-
tungsmutter fest an.
Bringen Sie die Abdichtung an
der Vorderseite des Gehäuses
an.
Zusammenbau
Empfohlene Kabeldicke: O.D.
5.5~7
Verbinden Sie das Ethernetkabel mit dem RJ45 Kabel und
ziehen Sie die Anschlüsse fest an..
Utilice sólo cables CAT5e.
