ES-64
3-2. Conexión de la alimentación y los cables I/O
Si necesita conectar los cables I/O y la alimentación 24V, desmonte la sección superior de la
cámara. Se recomienda completar los siguientes pasos antes de instalar la cámara domo de
velocidad en el lugar de la instalación:
Si conecta solamente el cable Ethernet salte esta sección y vaya a la Sección 3-3.

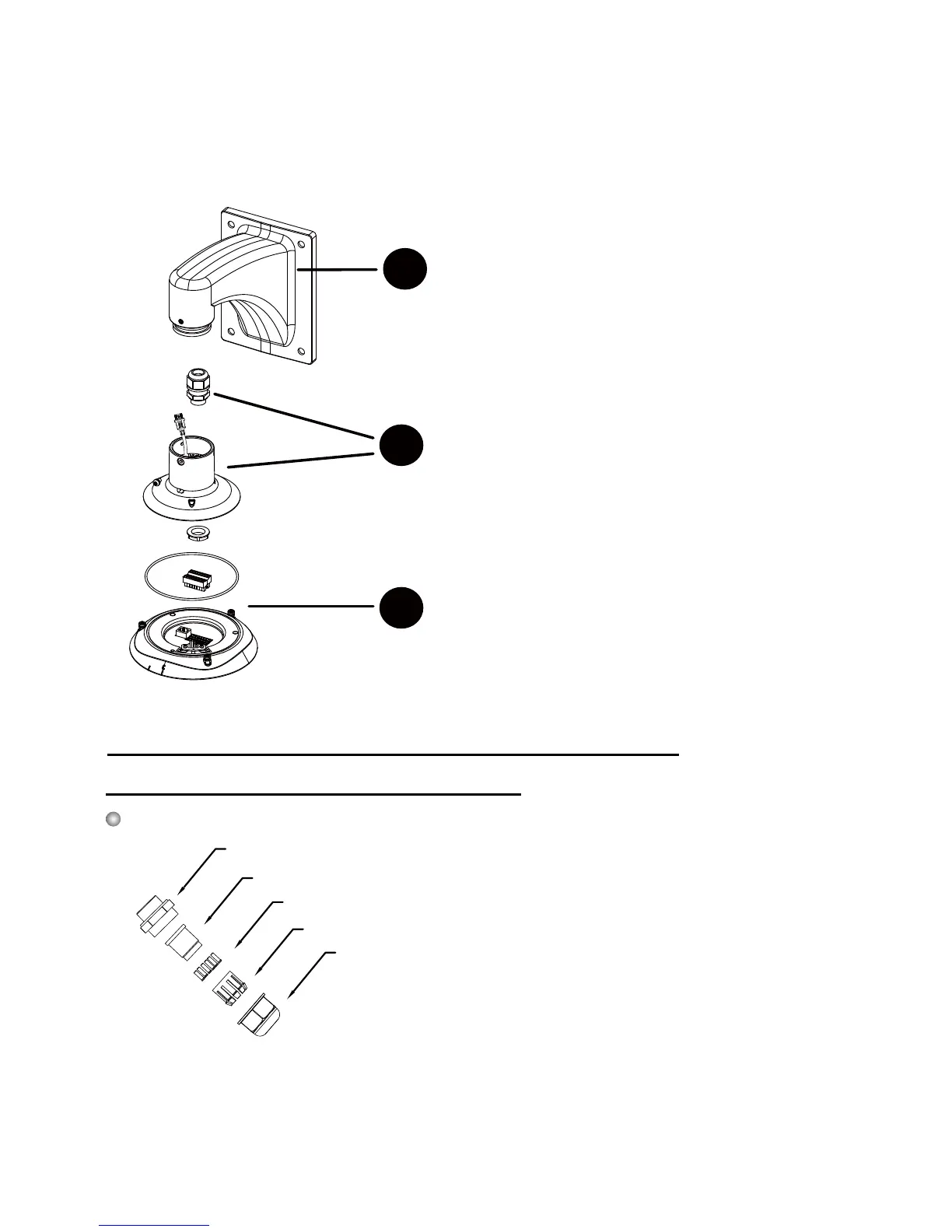

1-3
1-2
1-1
Planee la longitud del cable y complete el cableado hacia
la sección de interfaz
Introduzca el cableado a través de la cubierta domo
y los conectores impermeables
Conecte el soporte de montaje
3-2-1. Cableado a través de los conectores impermeable
Componentes del conector impermeable
Sellos (C)
Carcasa (D)
Tuerca de sellado (E)
Sello (B)
Tuerca de tornillo (A)
•
Rango ancho: 13 ~ 16 AWG (1,2 ~ 1,8 mm)
•
Se requiere una llave de tubo para la tuerca
hexagonal M20.
Conexión a través del conector impermeable
