Vivotek SD8363E - Vista Interna

PT-86
Descrição física
2
Vista Interna
Conector Placa-a-Placa
Lente
Vista Externa
Conector Ethernet 10/100
RJ45
Contatos da Mola para o
Desumidicador
Bloco de Terminal I/O
Geral
Slot de Cartão SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
LED de Estado
LED de Rede
Botão de Rajuste
Seção da Interface
Corpo da Câmera

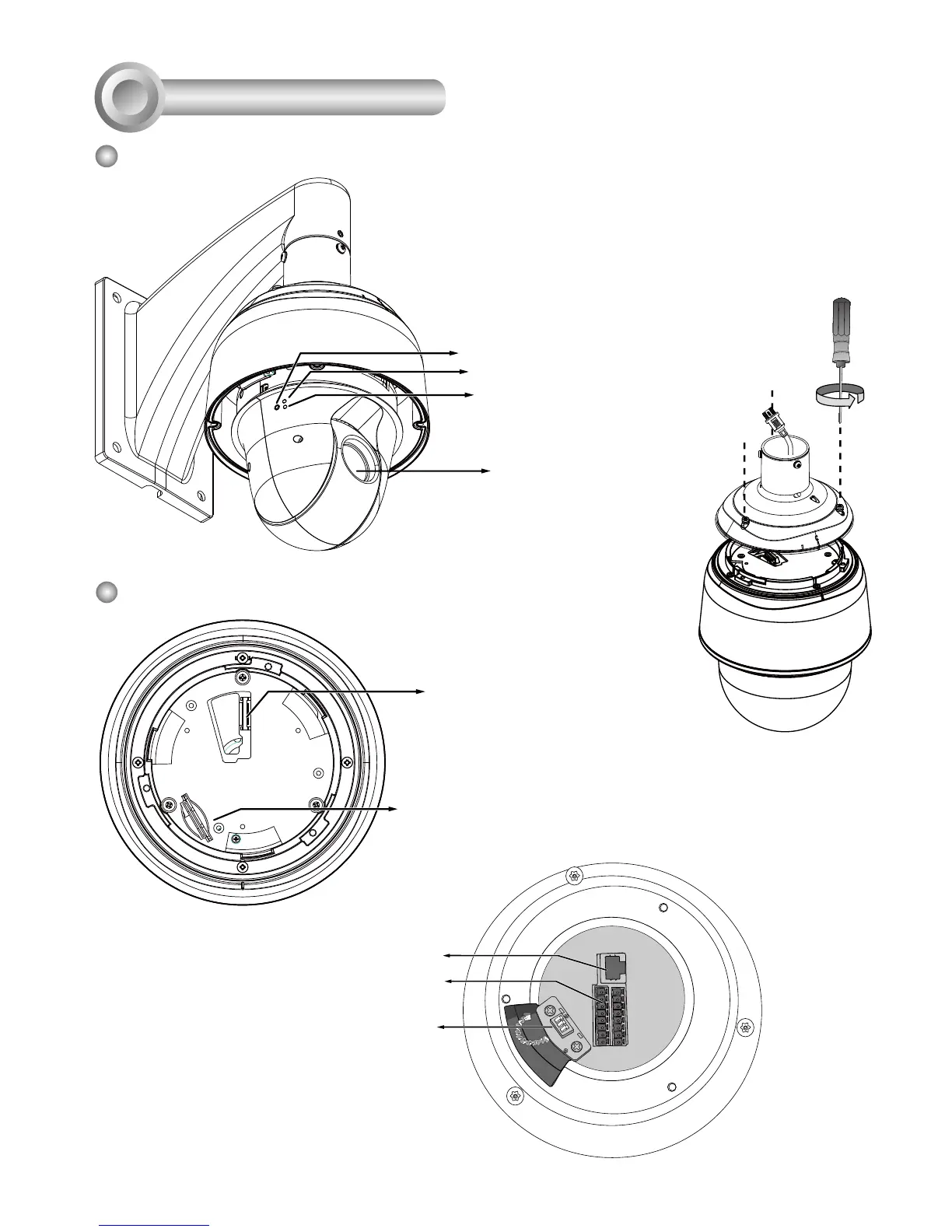

Este desenho mostra uma câmera com sua tampa
de cúpula removida.
O slot do cartão SD é acessado
removendo a seção superior
utilizando a chave stardriver T25.
