PT-87
Português
Instalacao de Hardware
3

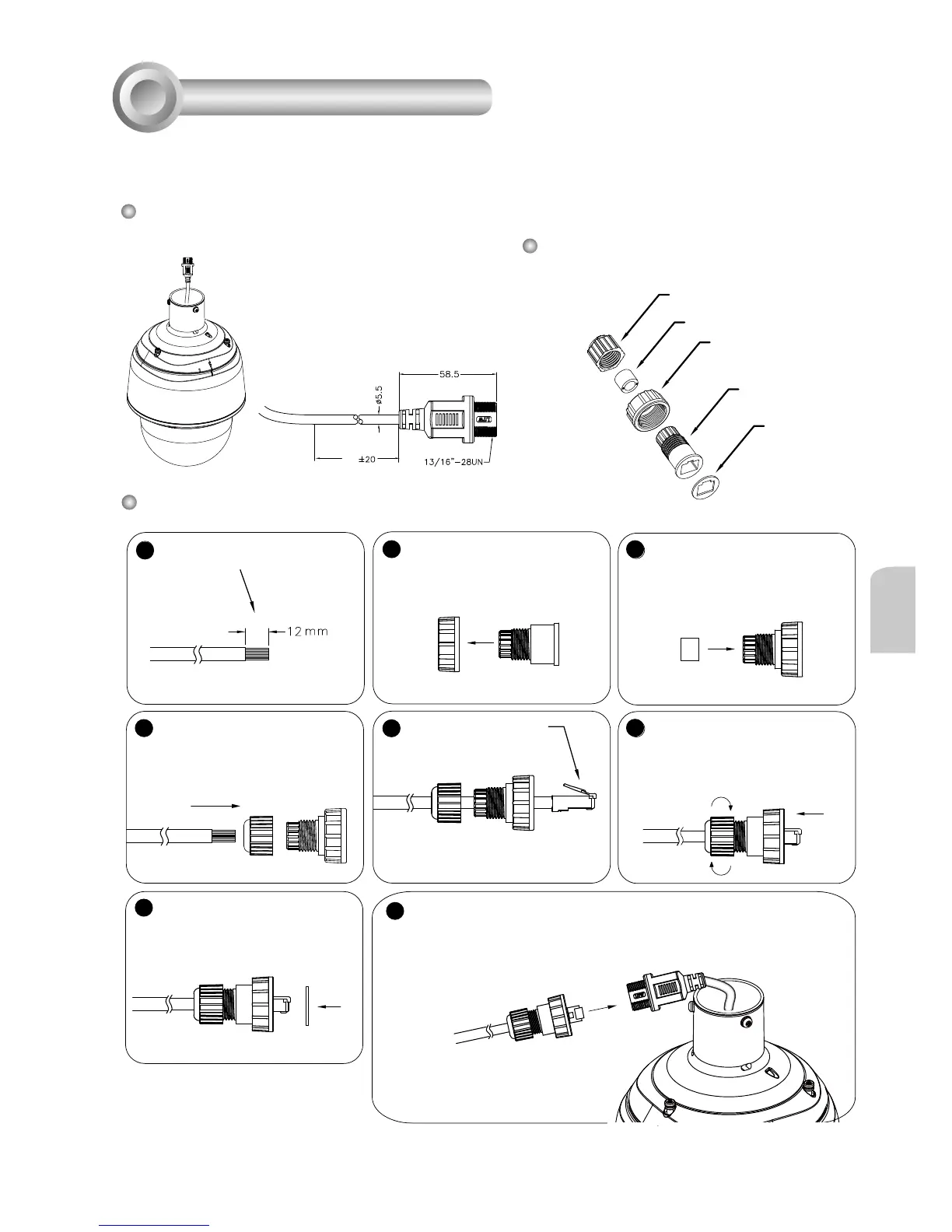

Dimensão do Cabo RJ45 (unidade: mm)
3-1. Conectando o Cabo Ethernet RJ45
1
2
3
4
5
6
7
8
(D)
(B)
(C)
(A)
(E)
100
Componentes do Conector
Impermeável
Dado de
Parafusagem (C)
Compartimento
(D)
Gaxeta (E)
Selo (B)
Dado de Selamento (A)
Prepare um cabo Ethernet e
remova parte do revestimento.
Introduza o compartimento
no dado de parafusagem.
Introduza o selo no comparti-
mento.
Introduza o cabo decapado
Ethernet pelo dado de sela-
gem e pelo compartimento.
Prenda o cabo com
um conector RJ45.
Aperte o conector RJ45
para dentro do comparti-
mento, em seguida aperte
bem dado de selagem.
Fixe a gaxeta na parte da
frente do compartimento.
Passos de Montagem
Medida recomendada do cabo: O.D.
5.5~7
Ligue o cabo Ethernet ao cabo RJ45 e xe bem os conectores.
Use somente cabos.
