PT-88
3-2. Conectando a Energia e os Fios de Entrada e Saída
Se precisar conectar os de entrada e saída e energia de 24V, desmonte a seção superior da
câmera. É altamente recomendado que se complete o seguinte antes de você montar a câmera
de cúpula veloz no local da instalação:
Pule esta seção e vá para a Seção 3-3 se conectar somente o cabo Ethernet.
1-3
1-2
1-1

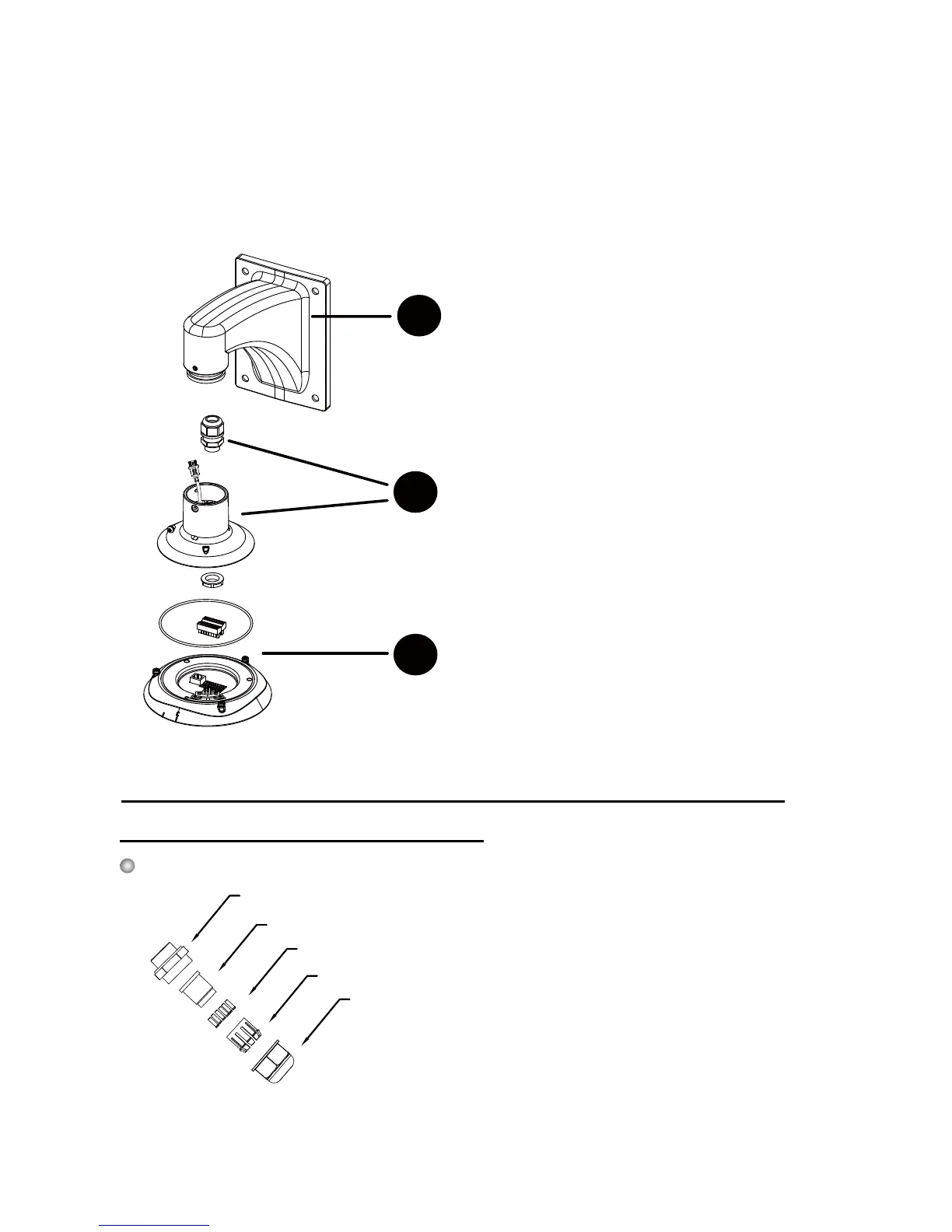

Planeje o comprimento do o e complete a instalação
de cabos na Seção da Interface
Instalação de cabos através da tampa de cúpula e
conectores impermeáveis
Conecte com o suporte de montagem
3-2-1. Instalação de cabos através dos Conectores Impermeáveis
Componentes do Conector Impermeável
Vedações (C)
Compartimento (D)
Porca de Vedação
(E)
Vedação (B)
Porca de Parafuso (A)
•
Alcance do o: 13 ~ 16 AWG (1.2 ~ 1.8 mm)
•
É necessário uma chave de soquete para a
porca sextavada M20.
Conectando pelo Conector Impermável
