DE-76
3-2. Anschließen des Stromkabels und der E/A-Kabel
Um E/A-Kabel und das 24-V-Stromkabel anzuschließen, müssen Sie den oberen Bereich der
Kamera abnehmen. Es wird dringend empfohlen, die folgenden Schritte durchzuführen, bevor
Sie die Speed Dome Kamera am Installationsstandort einbinden:
Wenn Sie nur ein Netzwerkkabel anschließen müssen, überspringen Sie diesen Abschnitt und
gehen Sie weiter zu Abschnitt 3-3.

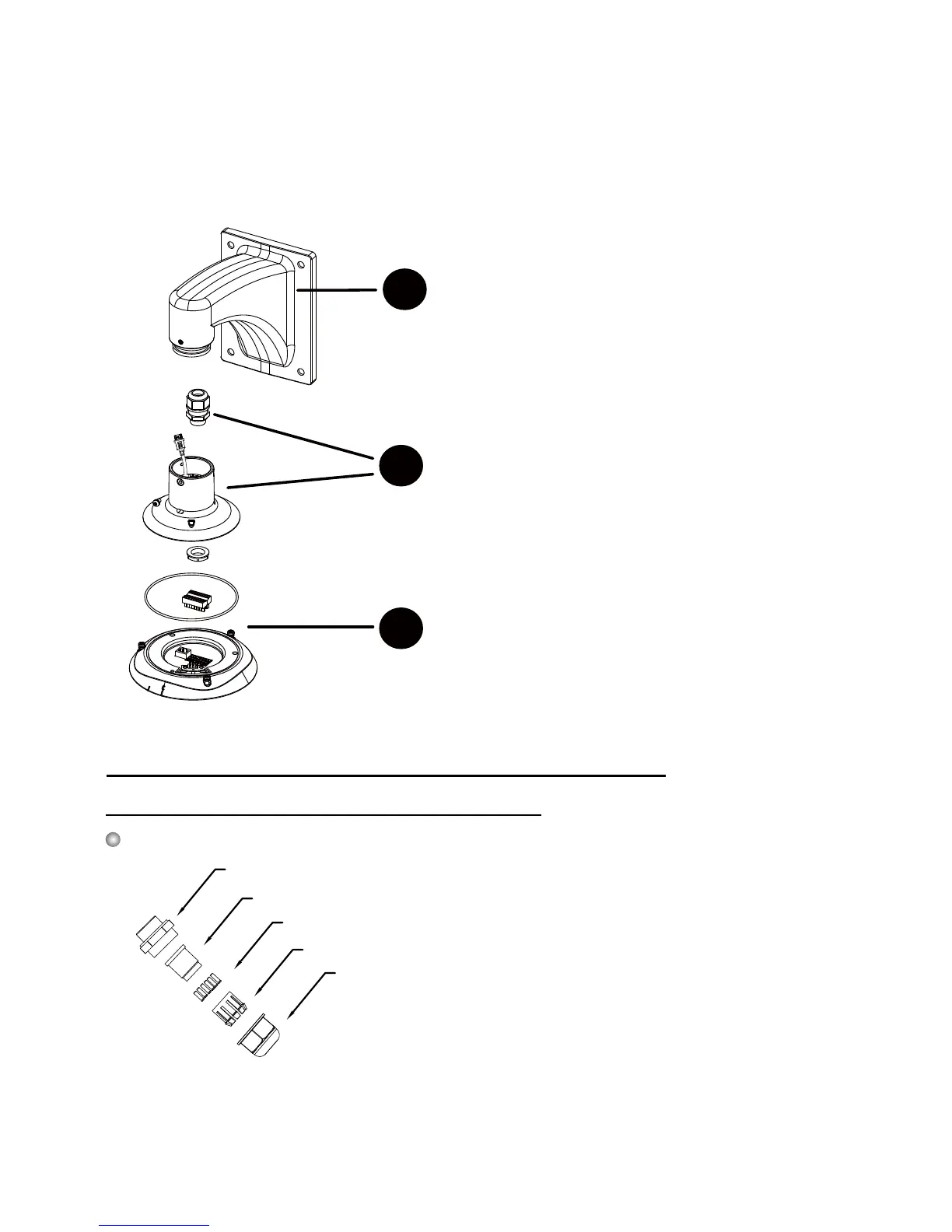

1-3
1-2
1-1
Planen Sie die Kabellänge und vollständige
Verkabelung zum Schnittstellenbereich
Verkabelung durch die Kugelabdeckung und
wasserdichte Anschlüsse
Verbindung mit der Montagehalterung
3-2-1. Verkabelung über die wasserdichten Anschlüsse
Bauteile des wasserdichten Anschlusses
Dichtungen (C)
Gehäuse (D)
Dichtungsmutter (E)
Dichtung (B)
Schraubenmutter (A)
•
Kabelbereich: 13 ~ 16 AWG (1.2 ~ 1.8 mm)
•
Für die M20 Sechskantmutter wird ein
Schraubenschlüssel benötigt.
Anschluss über die wasserdichten Anschlüsse
