Vivotek SD8363E - Page 183

DA-182

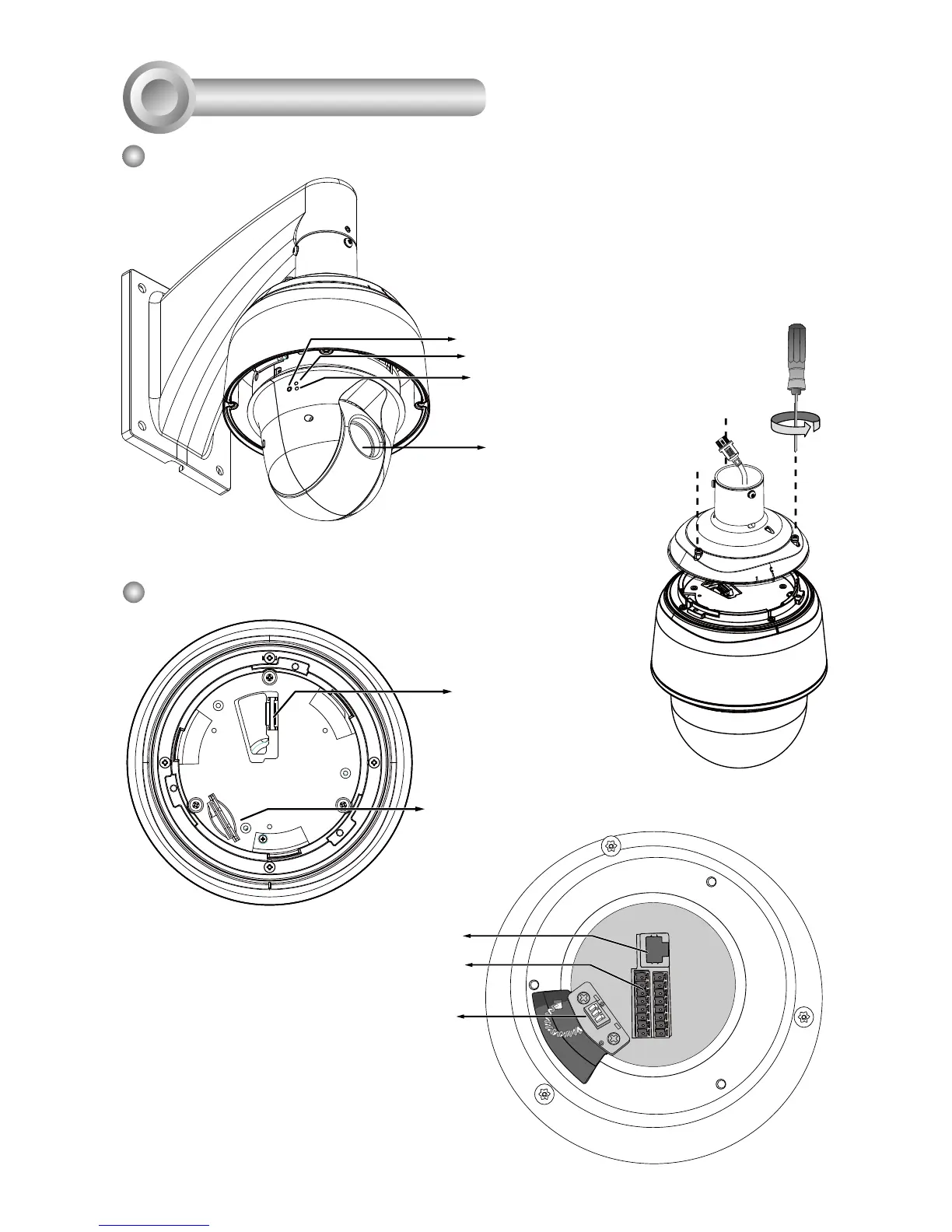

Fysisk beskrivelse
2
Indvendig oversigt
Plade-til-plade-
forbindelsesklemme
Linse
Udvendig oversigt
Ethernet 10/100 RJ45-stik
Springkontakter til affugtningsapparat
Primær I/O Terminal-blok
SD/SDHC/SDXC Kortport
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Status-LED
Netværks-LED
Genstartknap
Interfacesektion
Kameraboks
Denne tegning viser et kamera uden
kuppeldæksel.
Du kan få adgang til SD-
kortindgangen ved at fjerne den
øverste sektion ved brug af T25
stjerneskruetrækkeren.
