DA-184

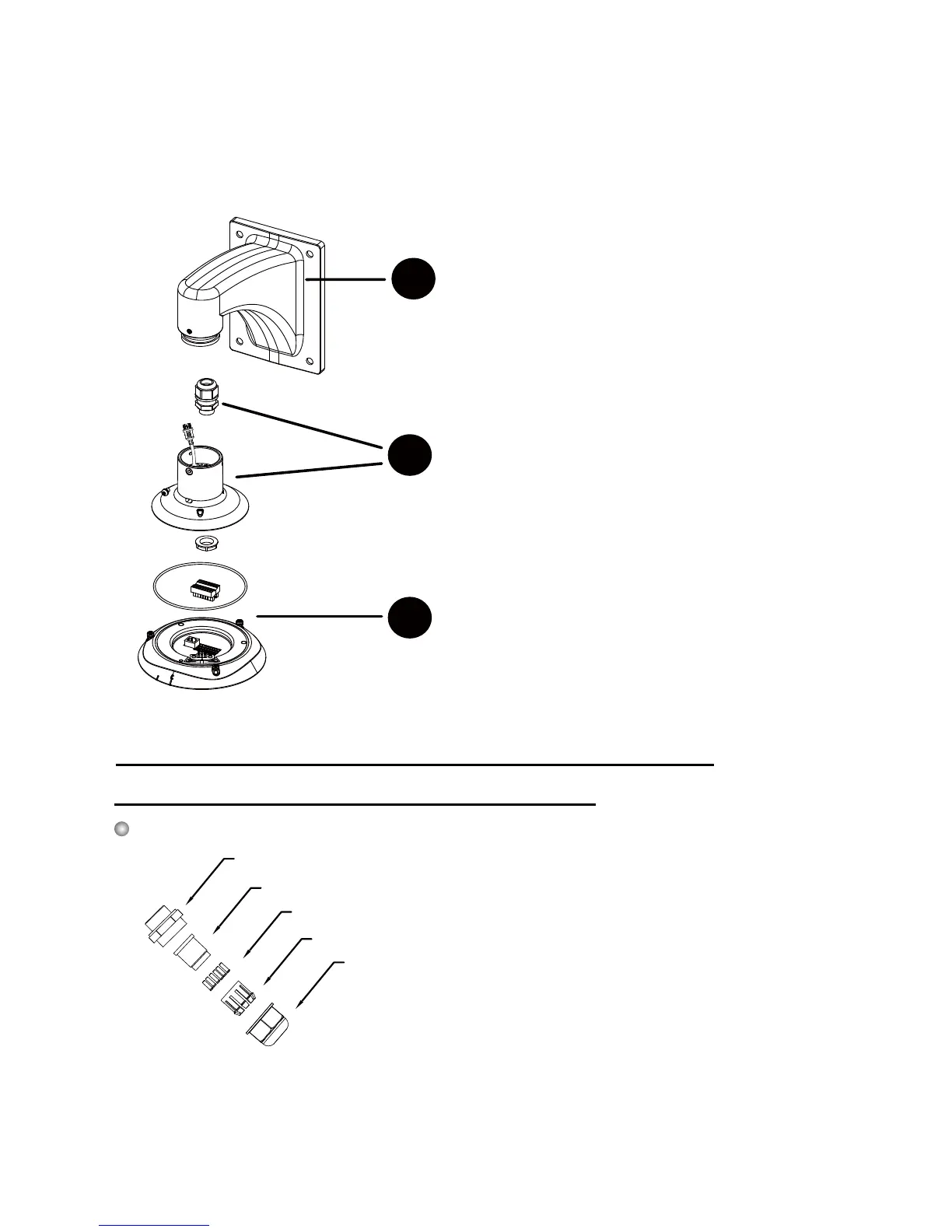

3-2. Tilslutning af strøm og I/O-ledninger
Adskil kameraets øverste sektion, hvis du har behov for at tilslutte I/O-ledninger og 24V
spænding. Det anbefales kraftigt, at udføre følgende inden du monterer fartkuppelkameraet på
installationsstedet. Spring dette afsnit over og gå til afsnit 3-3 hvis du kun skal tilslutte Ethernet-
kablet.
1-3
1-2
1-1
Bestem kabellængden og totale kabelbrug til
interfacesektionen
Før kablerne gennem kuppeldækslet og de
vandtætte forbindelsesklemmer
Forbind til vægbeslaget
3-2-1. Kabelføring gennem vandtætte forbindelsesklemmer
Komponenter for vandtćt tilslutning
Pakninger (C)
Hus (D)
Pakningsmřtrik (E)
Pakning (B)
Mřtrik (A)
•
Kabelinterval: 13 ~ 16 AWG (1,2 ~ 1,8 mm)
•
En topnøgle til M20 bolten er påkrævet.
Tilslutning gennem vandtætte forbindelsesklemmer
