IT-106
1
2
3
4
5
6
4
HD WDR Pro
HD WDR Pro
HD WDR Pro
Segno d’allineamento
Segno C

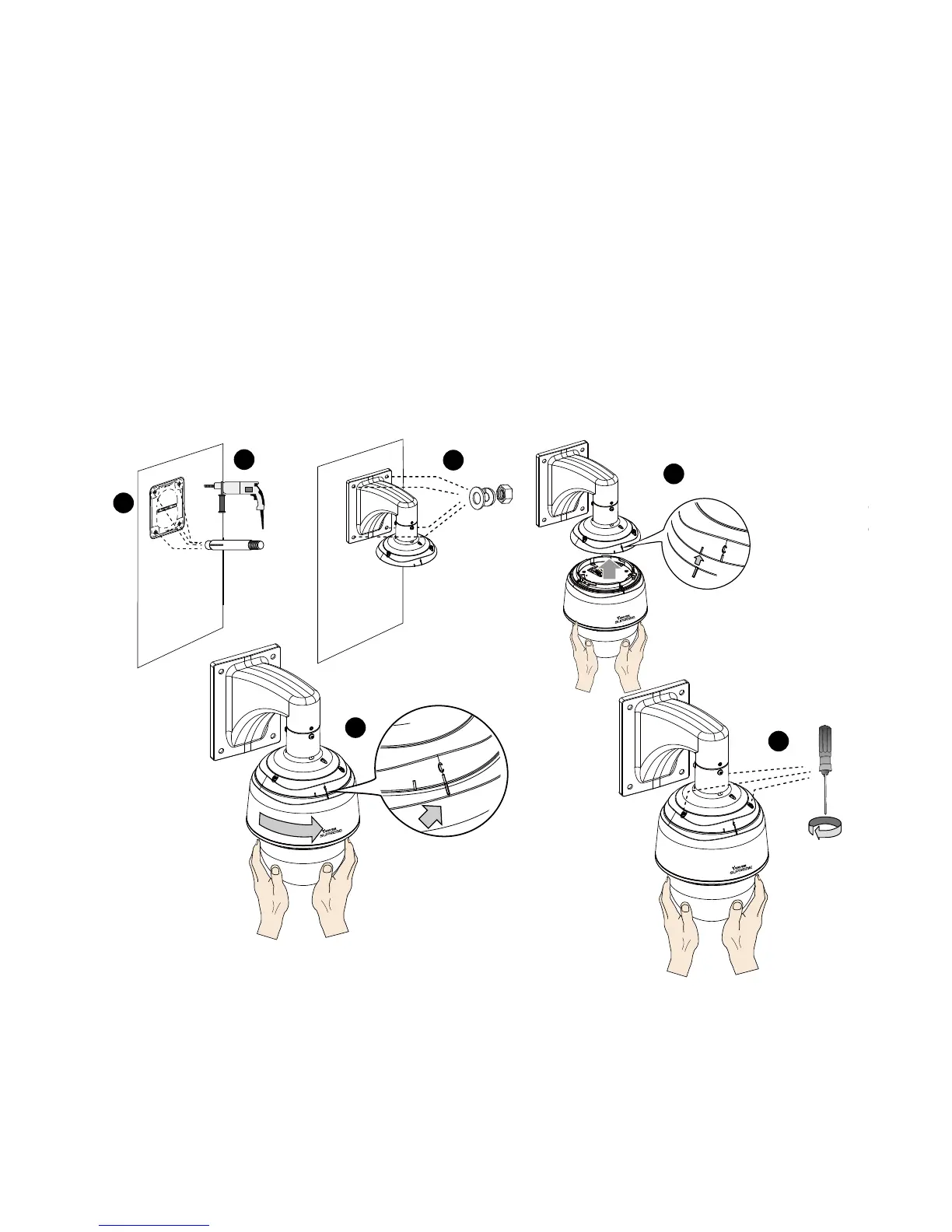

1. Il peso delle telecamera è di 3.66 Kg. Selezionare un luogo di montaggio rigido per evitare
vibrazioni. Attaccare l’adesivo d’allineamento al muro.
2. Praticare 4 fori pilota (10 mm di diametro e 4 cm in profondità) nel muro e piantare i supporti
lettati. Notare che si dovrebbe piantare i supporti con il dado esagonale in modo tale che i poli
lettati non vengano deformati! Se è il caso, praticare un altro foro per fare passare i cavi.
3. Assicurare le staffe di montaggio al muro usando 4 set di rondelle e dadi di montaggio.
4. Allineare il corpo della telecamera con la parte superiore. Allineare il segno della telecamera
con quello della sezione dell’interfaccia. Alzare la telecamera no a farlo combaciare con la
parte superiore.
5. Girare in senso orario la telecamera no a che non è allineata con il segno “C”.
6. Usare il cacciavite incluso T25 per serrare le 3 viti anti-manomissione dall’alto. Assicurarsi che
tutte le parti siano state debitamente serrate
3-3-2. Montaggio con Ethernet e cavi di I/O
