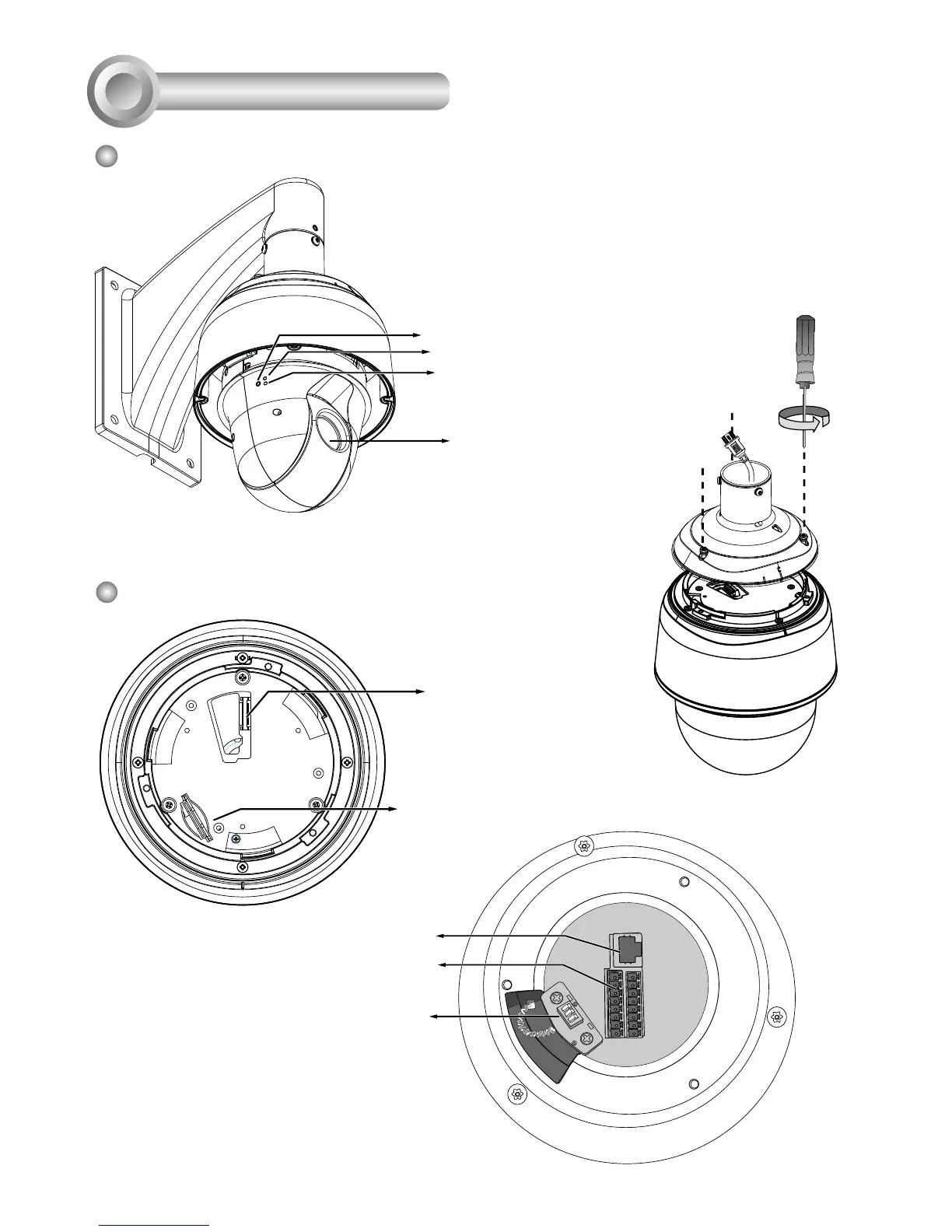

Fiziksel Açıklama
2
İçten Görünüm
Karttan Karta
Konektör
Lens
Dıştan Görünüm
Ethernet 10/100 RJ45 Fişi
Nem Giderici İçin Yay Kontakları
Genel G/Ç Terminal
Bloğu
SD/SDHC/SDXC Kart Yuvası
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Durum LED’i
Ağ LED’i
Sıfırlama Düğmesi
Arabirim Bölümü
Kamera Gövdesi
Bu çizimde kamera kubbe kapağı çıkarılmış olarak
gösterilmektedir.
SD kart yuvasına, T25 yıldız
tornavida yardımıyla üst kısım
çıkarılarak erişilir.
