3-2. Güç ve G/Ç Tellerini Bağlama
G/Ç tellerini ve 24V gücü bağlamanız gerekirse kameranın üst kısmını sökün. Hızlı kubbe
kamerayı kurulum yerine monte etmeden önce aşağıdakilerin tamamlanması şiddetle önerilir:
Yalnızca Ethernet kablosunu bağlıyorsanız bu kısmı atlayıp Kısım 3-3'e gidin.
1-3
1-2
1-1

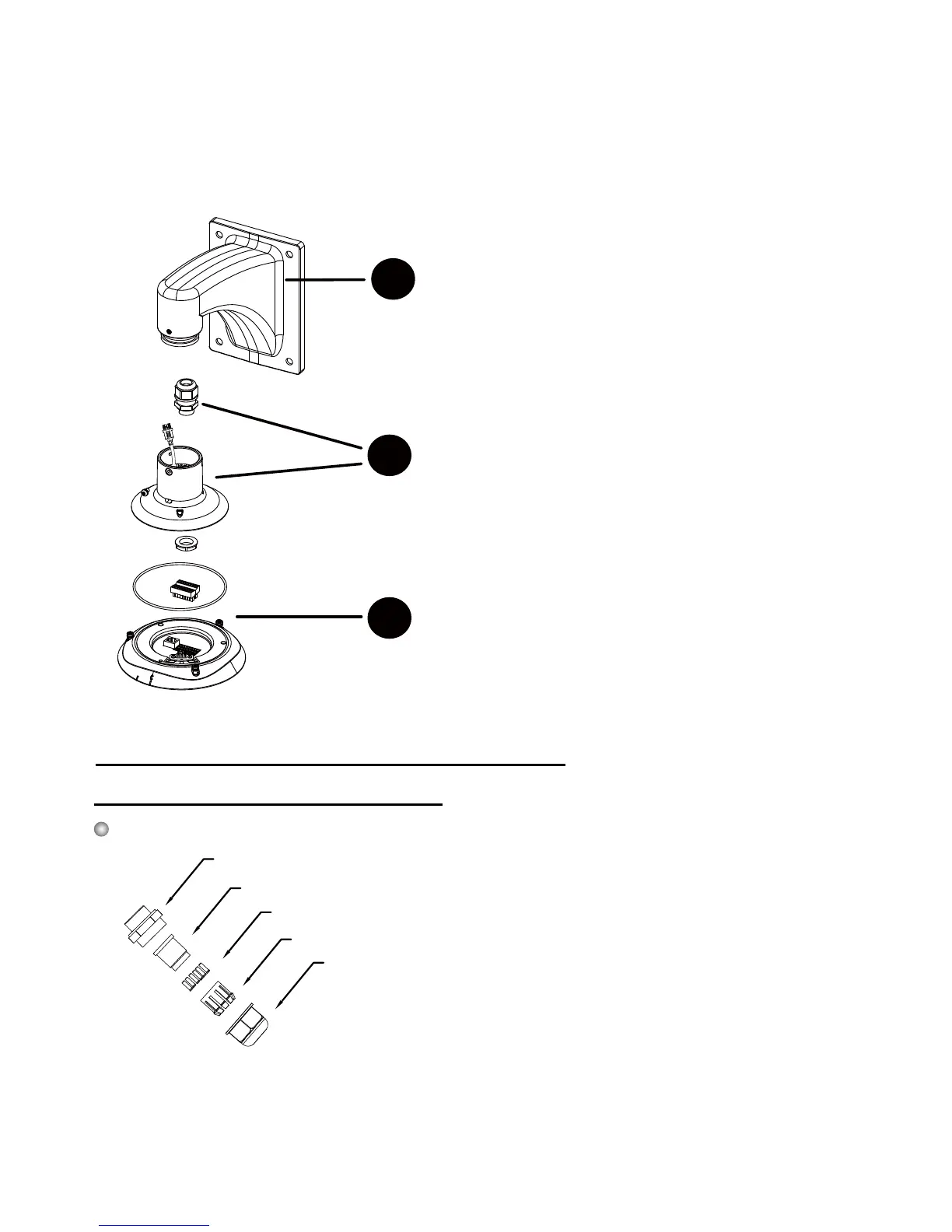

Kablo uzunluğunu planlayın ve Arabirim bölümü
kablolamasını tamamlayın
Kubbe kapağı ve su geçirmez konektörleri kablolayın
Montaj desteğine bağlayın
3-2-1. Su Geçirmez Konektörlerden Kablolama
Su Geçirmez Konektör Bileşenleri
Sızdırmazlık Elemanları (C)
Muhafaza (D)
Sızdırmazlık
Elemanı Somunu (E)
Sızdırmazlık Elemanı (B)
Vida Somunu (A)
•
Tel aralığı: 13 ~ 16 AWG (1,2 ~ 1,8 mm)
•
M20 altıgen somun için lokma anahtarı
gerekir.
Su Geçirmez Konektörden Kablolama
