Vivotek SD8363E - Page 126

PL-125
Polski
(E)(D)(B)(A)
(C)
(B)
(D)
3-2-2. Podłącz kable:
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
AC 24 V DI GND
AC 24 V DI4
Zarezer-
wowany
DI3
MIC IN DI2
Line OUT DI1
Audio GND DO2
RS485 - DO1
RS485 + DO+(12V)
Średnica przewodów: 13 ~ 16 AWG
Długość pasma: 6 ~ 7 mm
Śruba: M2
1. Użyj małego, płaskiego śrubokręta aby zamocować
przewody IO do załączonych bloczków terminalu . Możesz
kupić kabel combo w VIVOTEKu.

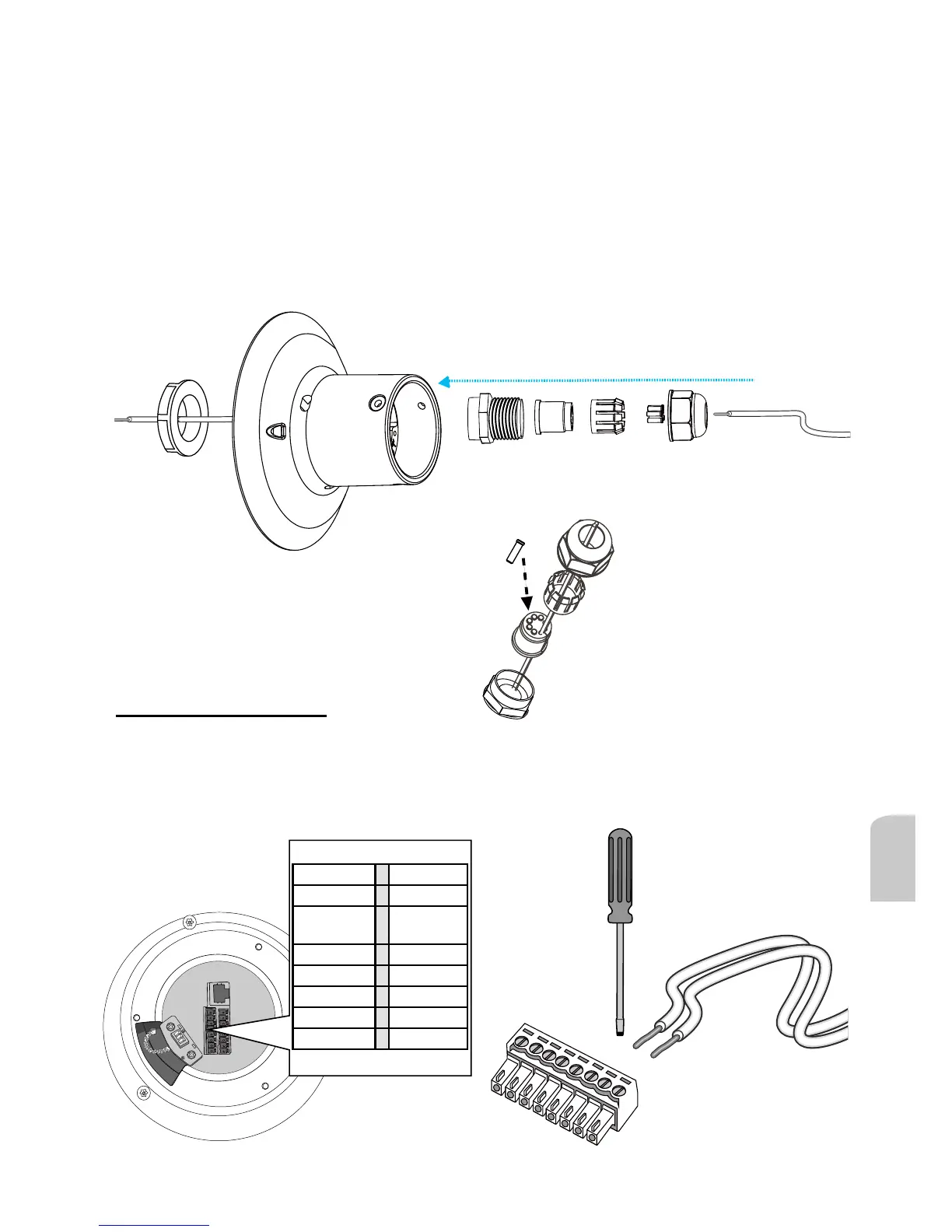

1. Rozmontuj komponenty łącznika wodoodpornego na części (A) ~ (E) jak pokazano u góry.
2. Usuń plastikową zatyczkę z dołu kolumny a śrubę szestnastkową M20 odłóż do późniejszego
użycia.
3. W zależności od ilości przewodów usuń uszczelki (C) z gumowej uszczelki (B).
4. Jeżeli posiadacz urządzenia zewnętrzne takie jak sensory czy alarmy , przeprowadź przewody
IO przez łącznik wodoodporny (E --> D --> B --> A) jak zostało to zilustrownane poniżej. Zwróć
uwagę ,że na uszczelce (B) znajduje się 16 otworów a średnica przewodu wynosi pomiędzy 1.2 a
1.8 mm.
5. Wepchnij uszczelkę (B) w obudowę (D).
6. Mocno zakręć śrubę uszczelki (E).
M20 hex nut
Maksymalne obciążenie
pinów DO wynosi 50 mA.
