Vivotek SD8363E - Page 147

CZ-146

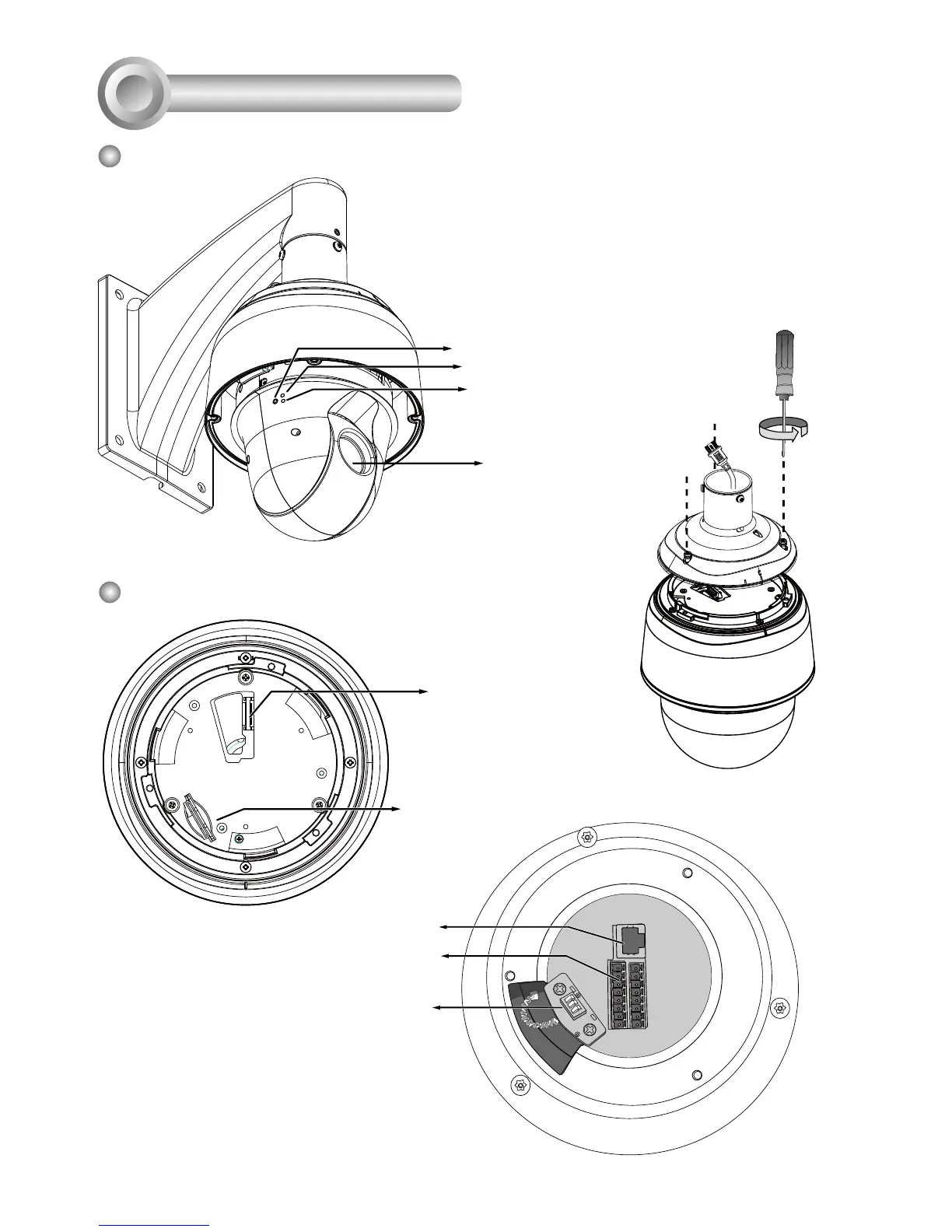

Fyzický popis
2
Vnitřní pohled
Konektor na
propojení desek
Objektivy
Vnější pohled
Zdířka RJ45 ethernet
10/100
Pružinové kontakty pro vysoušeč
Obecná I/O svorkovnice
Slot na karty SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Stavová LED
Síťová LED
Tlačítko Reset
Konektorová část
Tělo kamery
Tento nákres zobrazuje kameru s odejmutou
kupolí
Zdířka pro kartu SD je dostupná
po odstranění horní části s
pomocí ovladače T25.
