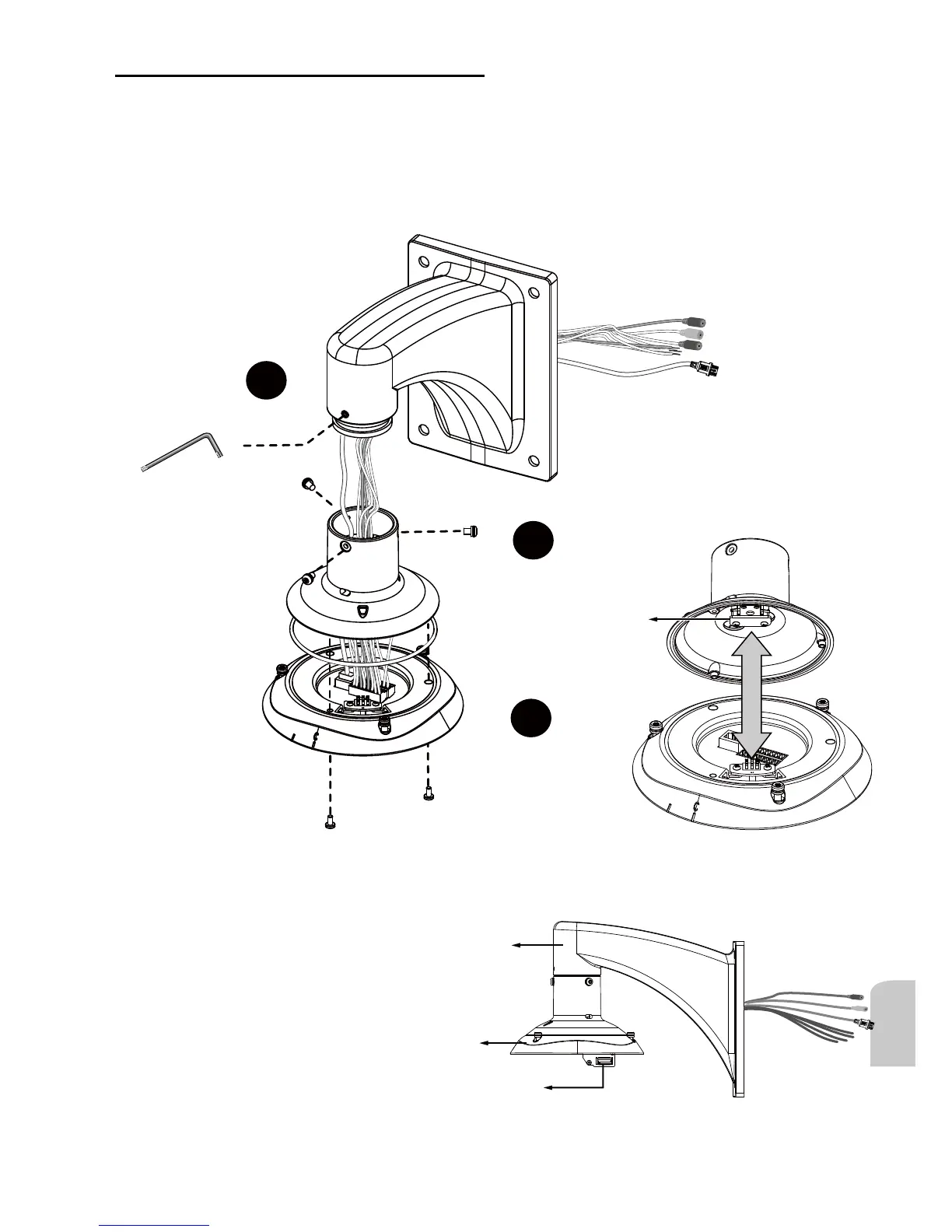

Spojte komponenty vrchní sekce.
1. Zamáčkněte těsnící kroužek do drážky v baňce. Použijte černé šrouby s jemným závitem (M4x8)
k připevnění konektorové části ke kupoli. Pružinové kontakty by měly být zarovnány se sáčkem se
silikagelem v kupoli.
2. Připevněte kupoli k montážnímu držáku.
3. Použijte přiložený klíč k upevnění spoje.
Po dokončení bude vrchní sekce
vypadat následovně. Můžete přenést
kameru a vrchní část na místo instal-
ace.
Montážní
konzola
Konektorová část
Konektor na
propojení desek
Sáček se silikagelem
3-2-3. Spojení s montážním držákem
Těsnící kroužek
