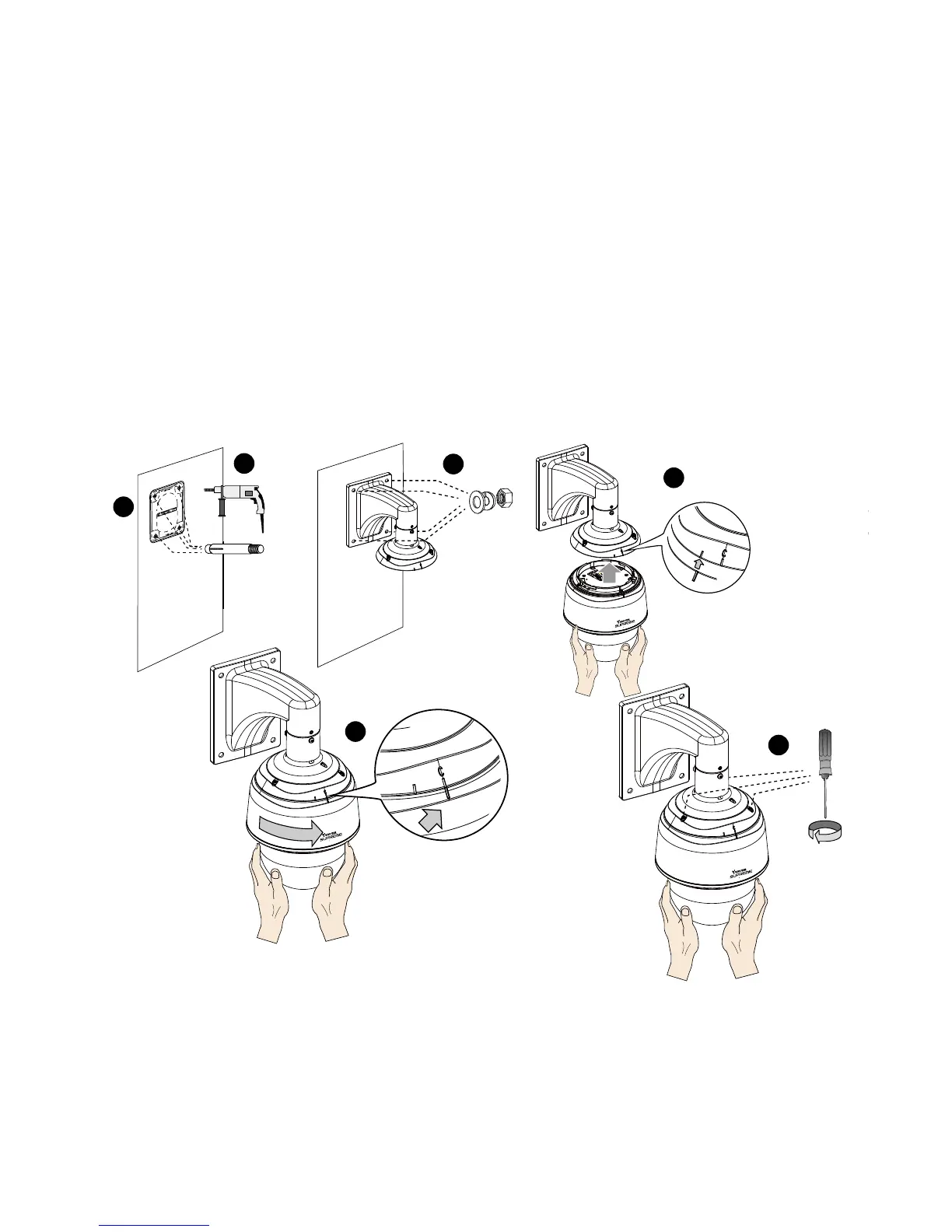

1. Kameran vägen 3,66 kg. Välj en fast monteringsplats för att undvika vibrationer på kameran.
Klistra fast markeringsmärket på väggen.
2. Förborra fyra hål (10 mm i diameter och 4 cm djupa) i väggen, och slå in gängade förankringar.
Du bör slå in förankringarana med muttrar på dem så att inte gängorna deformeras. Du kan
också borra ett hål till för att leda kablar igenom.
3. Fäst väggfästet på väggen med 4 bultar med brickor och muttrar.
4. Rikta in kameran men den övre delen. Justa riktmärket på kameran med den på kabel sek-
tionen. Tryck upp kameran för att passa överdelen.
5. Vrid kameran medsols tills riktmärket stämmer överrens med C-märket.
6. Använd den medföljande T25 stjärnskruvmejseln för att dra åt de 3 anti-tamper
screwss(säkerhetsskruvar ) från ovansidan. Försäkra dig om att alla delar har dragits åt or-
dentligt.
3-3-2. Montering med Ethernet- & I/O-kablar
