NL-170

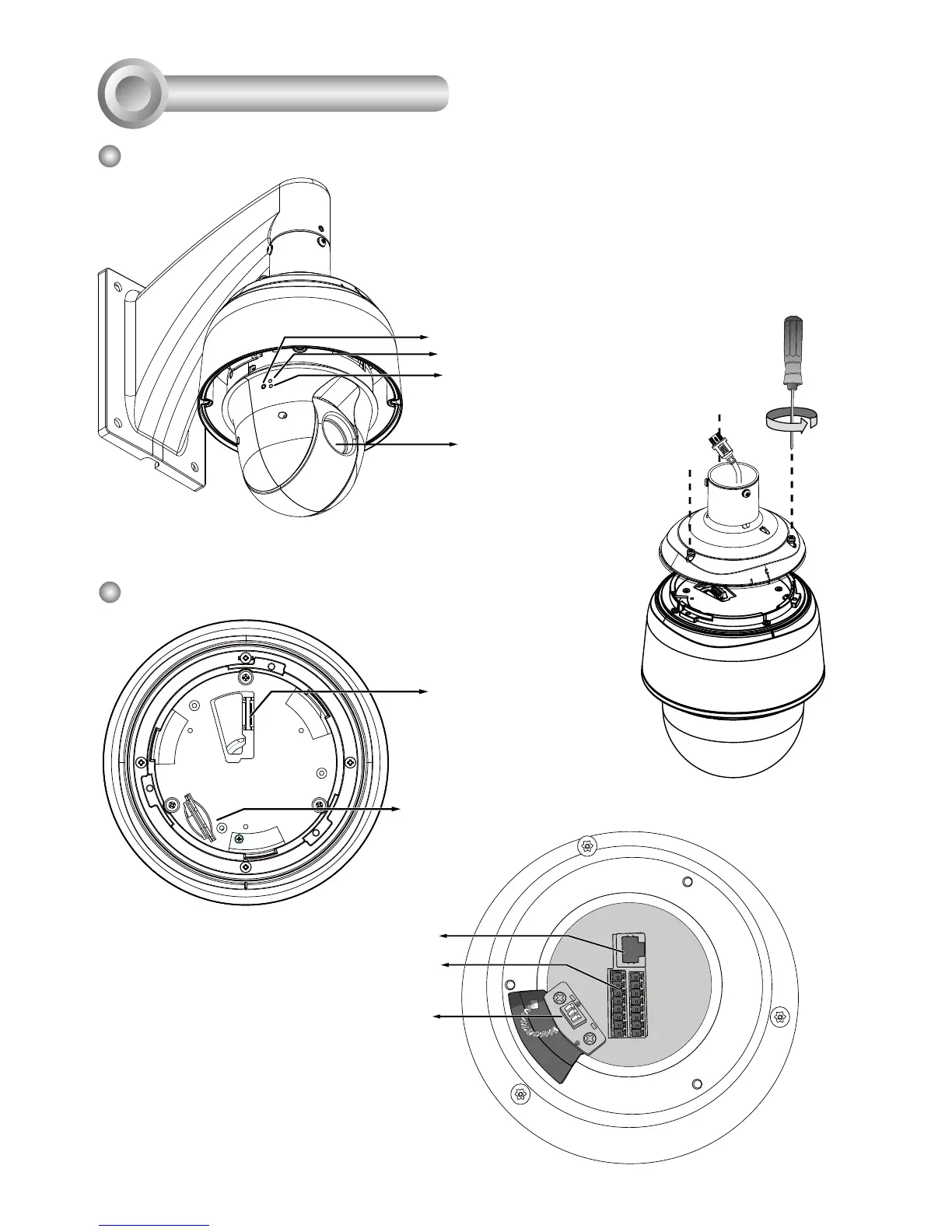

Fysieke beschrijving
2
Binnenaanzicht
Bord naar bord
aansluiting
Lens
Buitenaanzicht
Ethernet 10/100 RJ45
stekker
Springveer contacten voor
ontvochtiger
Algemeen I/O terminal
blok
SD/SDHC/SDXC kaart slot
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Status LED
Netwerk LED
Herzet knop
Interface sectie
Camera behuizing
Deze tekening toont een camera met zijn dome
deksel verwijderd
De gleuf voor de SD-kaart kan
geopend woren door het bovenste
gedeelte met de T24 stardriver te
verwijderen.
