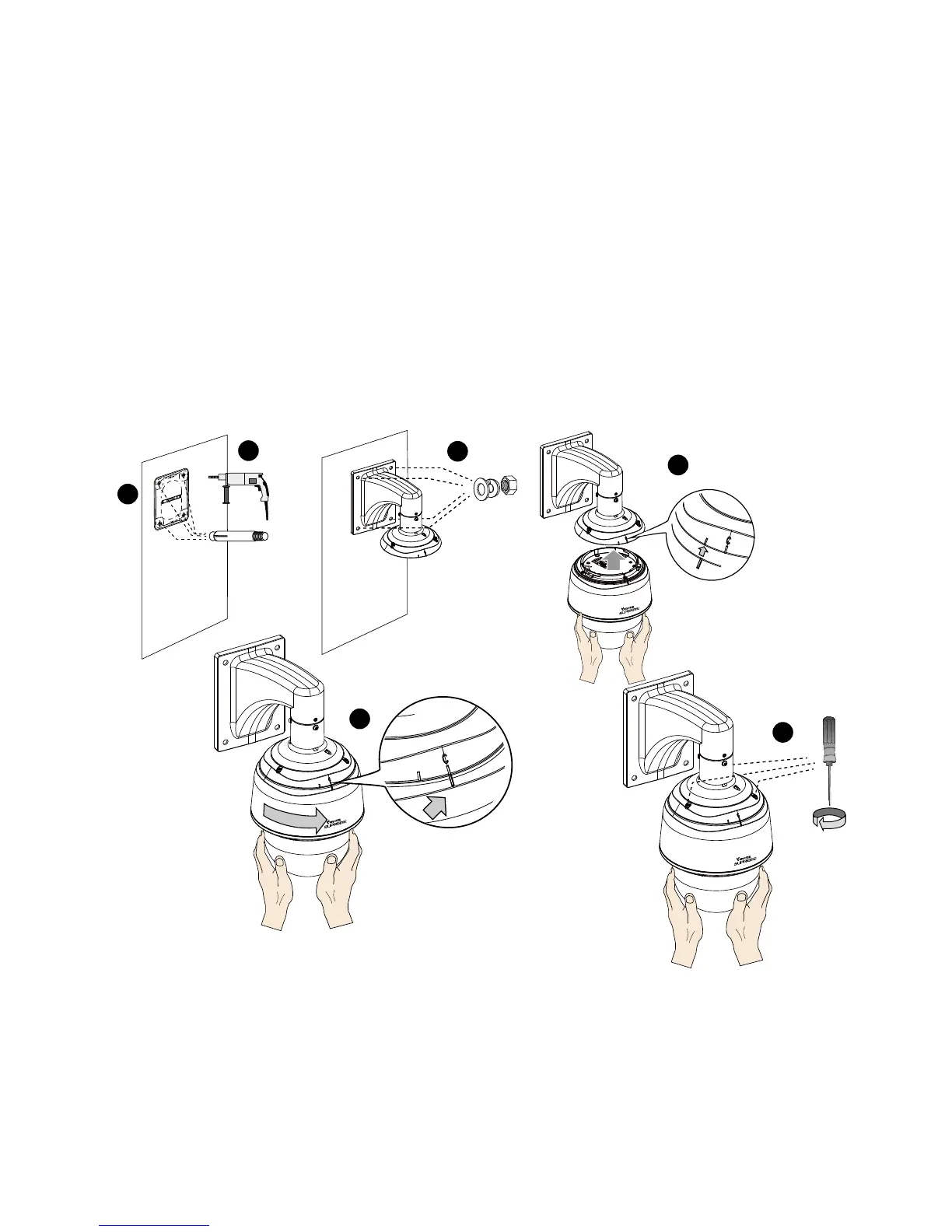

1. Kameraet vejer 3.66 kg. Vælg en fast monteringsade for at undgå vibrationer i kameraet. Sæt
justeringsklistermærket på væggen.
2. Bor 4 starthuller (10 mm i diameter og 4 cm dybe) i væggen, og hammer derefter ankrene
med gevind ind. Bemærk, at du bør hamre ankrene ind med bolte på, således at gevindet ikke
ødelægges! Hvis ønsket, bor da et andet hul til føring af kablerne.
3. Fastgør monteringsbeslaget til væggen med 4 sæt spændeskiver og bolte.
4. Justér kameraboksen med topsektionen. Flugt justeringsmærket på kameraet med det på inter-
facesektionen. Skub kameraet op så det passer med topsektionen.
5. Rotér kamerat med uret til dets justeringsmærke ugter med “C”-mærket.
6. Brug den medfølgende T25 stardriver til at stramme de 3 beskyttelsesskruder på toppen. Vær
sikker på, at alle delene er sikkert fastgjorte.
3-3-2. Montering med Ethernet & I/O-ledninger
