Deskripsi Komponen
2

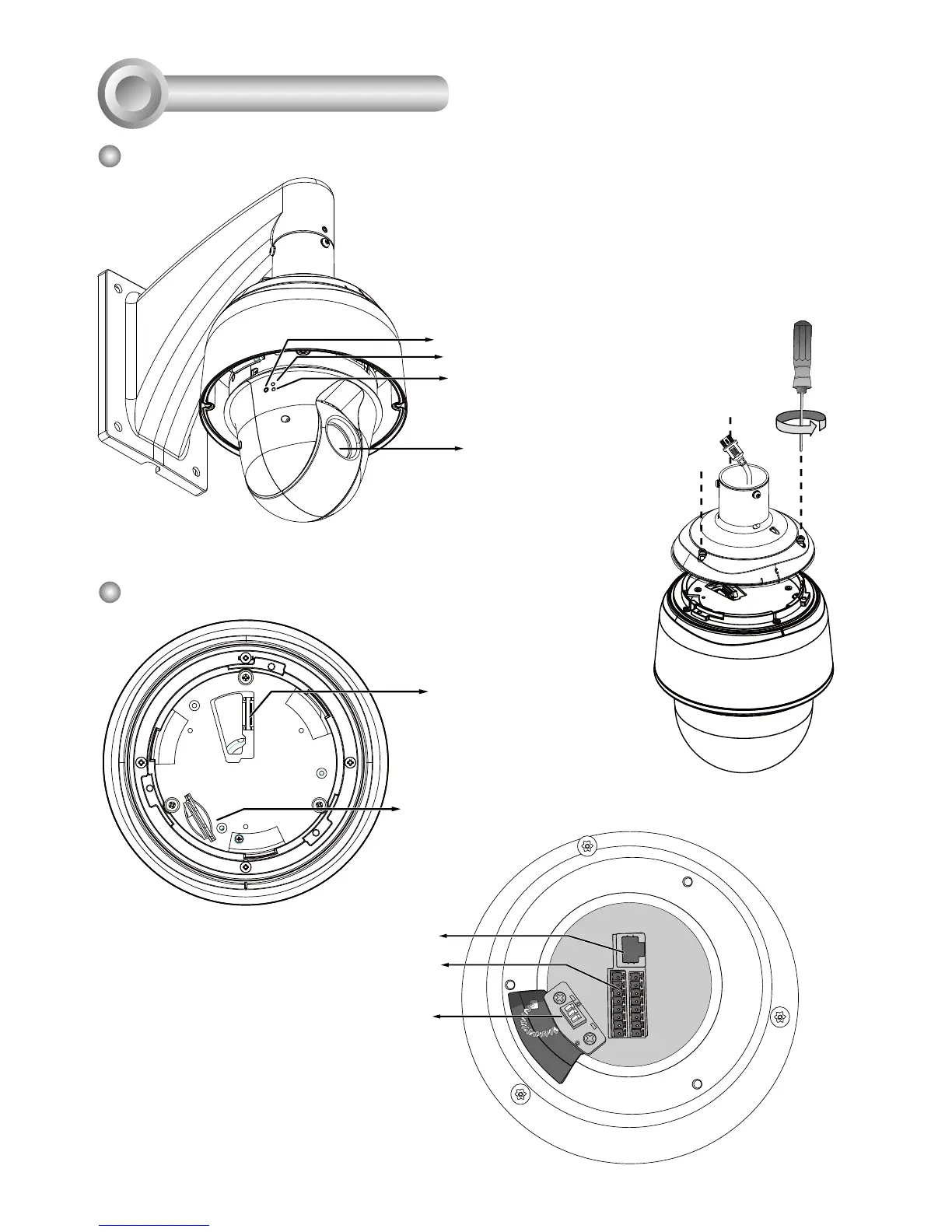

Tampilan Bagian Dalam
Konektor antar
sirkuit
Lensa
Tampilan Bagian Luar
Steker Ethernet 10/100
RJ45
Kontak Pegas untuk Dehumidier
Blok Terminal I/O Umum
Slot Kartu SD/SDHC/SDXC
Ethernet
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
LED Status
LED Network
Tombol Reset
Bagian Antarmuka
Badan Kamera
Ilustrasi ini menampilkan kamera tanpa tutup
kubah.
Slot kartu SD dapat dijangkau
dengan melepas bagian atas
menggunakan obeng bintang T25.
