TC-22
1
2
3
4
5
6
4
HD WDR Pro
HD WDR Pro
HD WDR Pro
對位標誌
C點

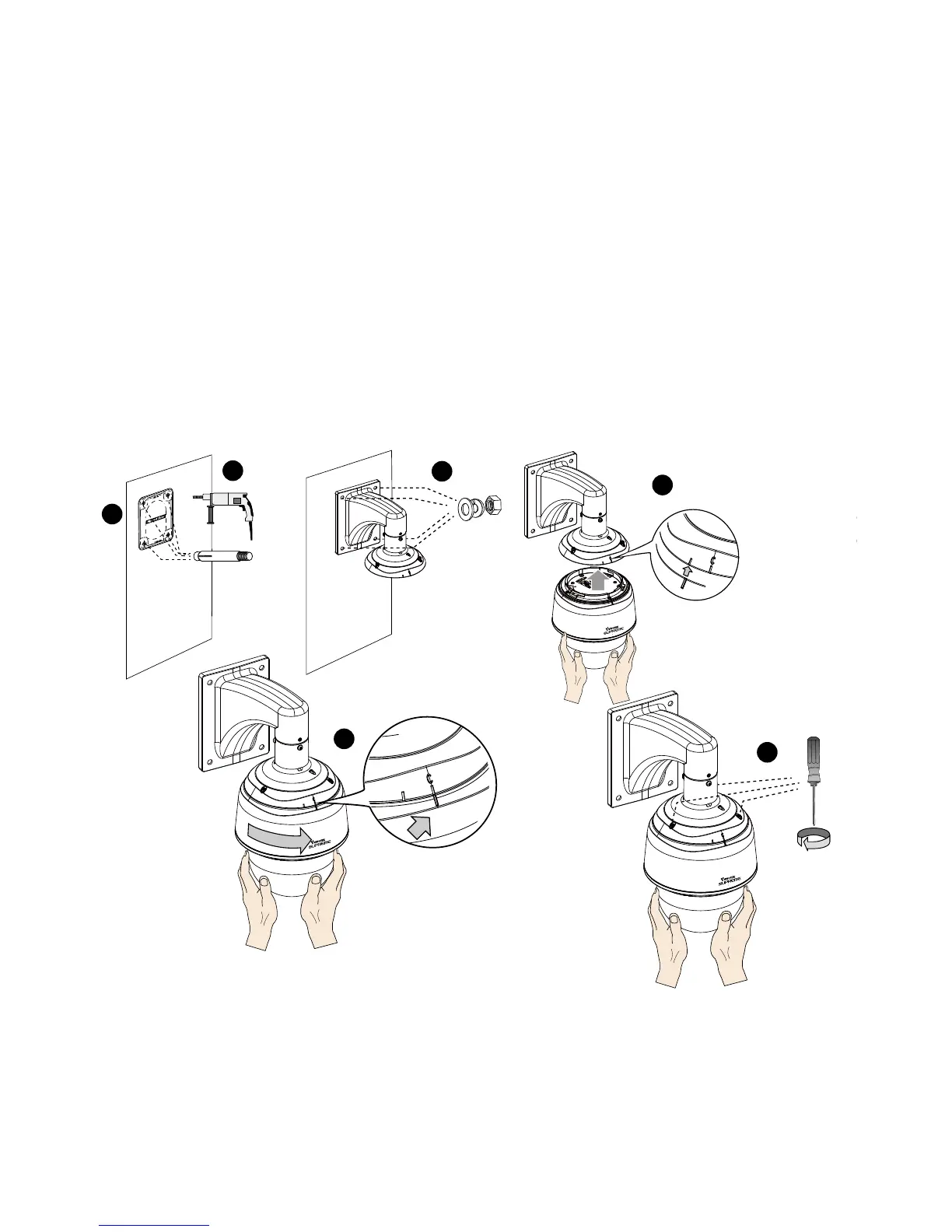

1. 攝影機重達3.66公斤。請選擇剛性安裝位置以免攝影機遭受震動影響。將校準貼紙貼
在牆上。
2. 先在牆上鑽4個(直徑10 mm深度4 cm)的預設孔，再將帶牙錨釘敲入。敲入錨釘時，
請先將錨釘的六角螺帽裝上，以免敲擊使得帶牙釘身變形。您亦可再鑽一個繞纜線的
孔。
3. 用四組鎖緊墊圈及螺帽將安裝支架固定在牆上。
4. 將攝影機機身對準上段。將攝影機機身及介接環上的對位標誌互相對齊。將攝影機向
上推入上段。
5. 順時針旋轉攝影機，直到攝影機機身的對位標誌對準C點。
6. 用隨附的T25螺絲起子，從上方鎖緊3個防破壞螺絲。各部零組件務必鎖緊。
3-3-2. 安裝時包含乙太網路與 I/O 纜線
