HD WDR Pro
HD WDR Pro
HD WDR Pro
对齐标记
C标记
在安装摄像机之前，如果你更想记录到局部存储器内，则安装一张SD卡。

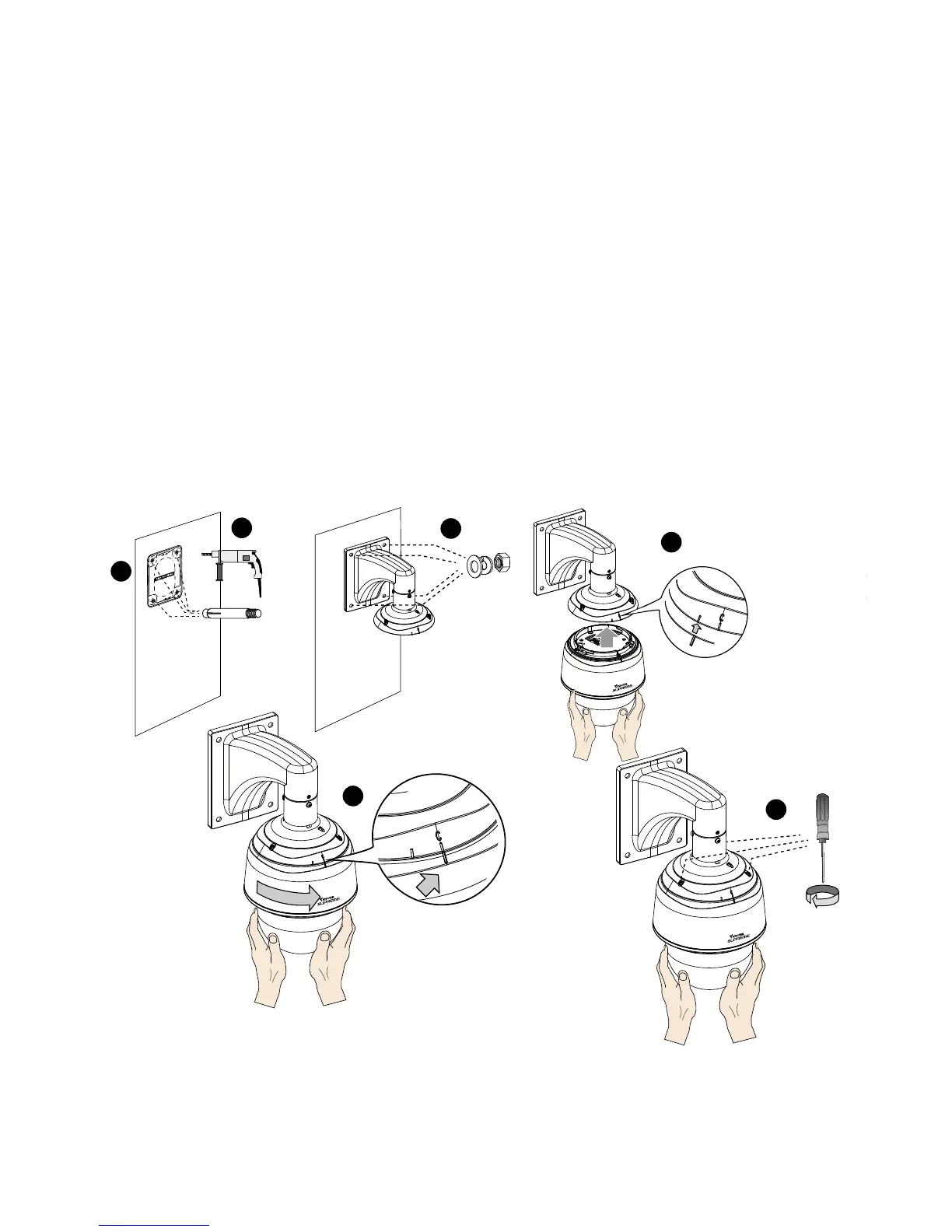

1. 摄像机重量为3.66 kg。选择一个坚硬的安装点来防止摄像机振动。将对齐标签贴到墙
上。
2. 在墙上钻4个定位孔(直径10mm，4cm深)，然后用锤子锤入螺纹锚中。注意你应使用六角
螺母来捶入锚固中，这样螺纹孔不会变形！如果愿意，可以另钻一个孔用于布线。
3. 使用4套衬垫和螺母来将壁挂式支架固定到墙上。
4. 将摄像机机身与顶部对齐。将摄像机上的标志和接口部分的标志对齐。将摄像机推进以
便和顶部相配。
5. 顺时针转动摄像机，直到其对齐标记和“C”标志对齐。
6. 使用提供的T25星形起子从顶部固定3个安全螺丝钉。确保所有的部件都被安全地固定。
3-3-2. 安装以太网和I/O电缆
