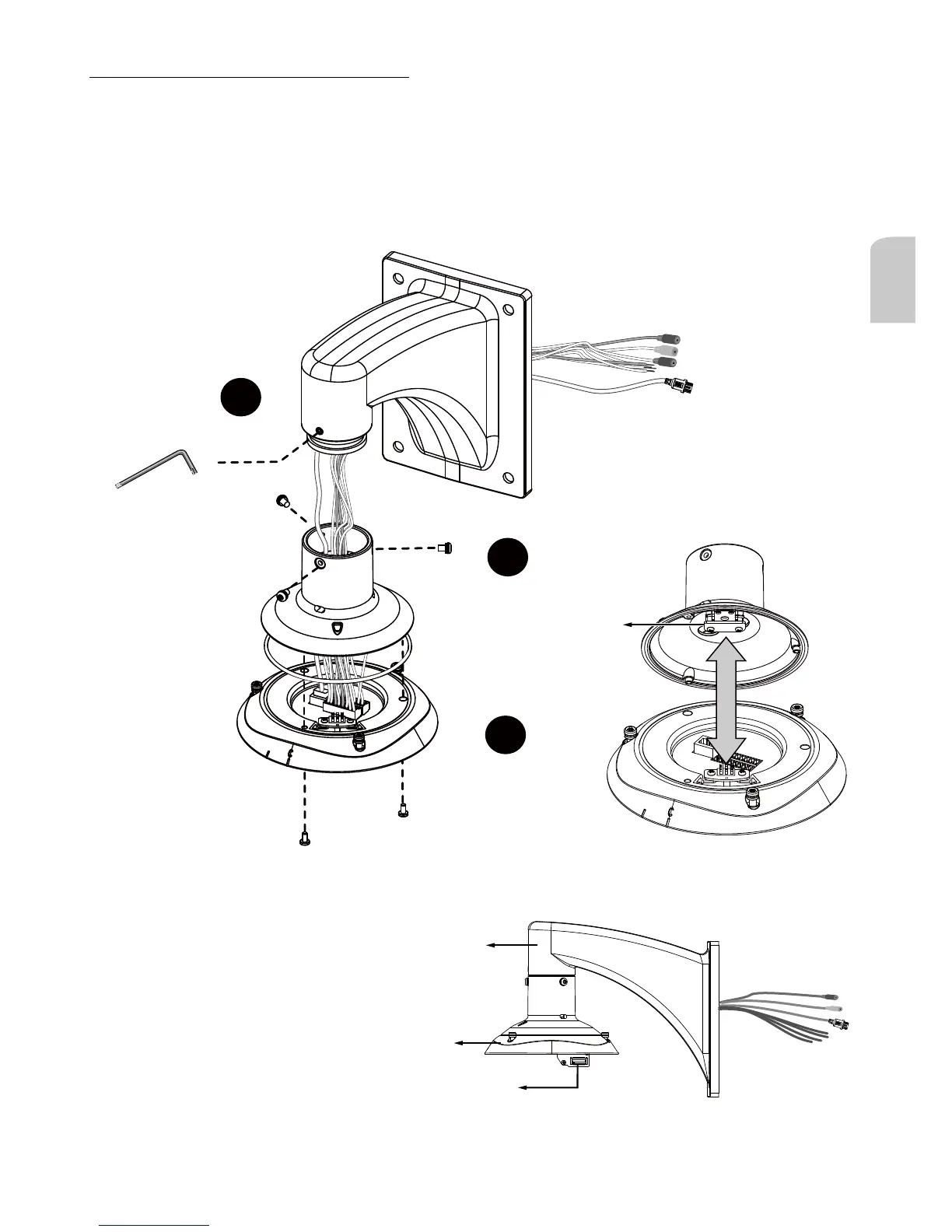

最上部の部品を結合します。
1. シールリングをキャニスターの溝に押し入れます。黒色の機械ネジ(M4 x 8)を使用して、インタフ
ェース部をドームキャップに取り付けます。ドームキャップに付いている除湿器ユニットに対して
バネ接点を合わせて整列させる必要があることに注意してください。
2. ドームキャップを取付けブラケットに固定します。
3. 同梱の六角レンチを使用して、接続部を固定します。
取付けが完了すると、最上部は右図の
ようになります。これで、カメラおよび最
上部を設置場所に持っていくことができ
ます。
取付け
ブラケット
インタフェース部
ボード間コネクタ
除湿器ユニット
3-2-3. 取付けブラケットでの接続
シールリング
