JP-46
1
2
3
4
5
6
4
HD WDR Pro
HD WDR Pro
HD WDR Pro
位置合わせマーク
Cマスク

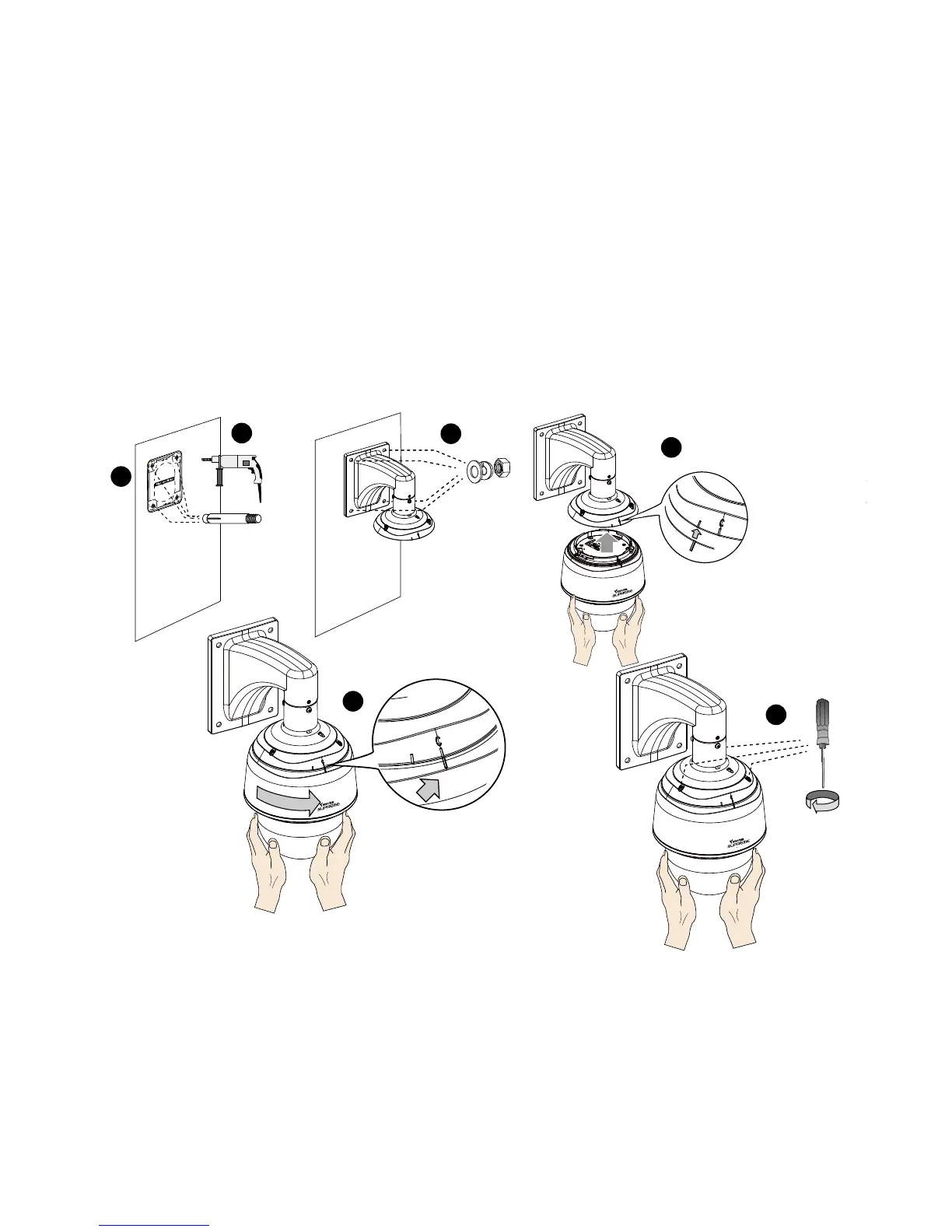

1. カメラの重量は3.66 kgです。強固な取り付け位置を選び、カメラへの振動を防ぎます。位置
合わせステッカーを壁に貼り付けます。
2. 壁にドリルで下穴(直径10 mm、深さ4 cm)を4つ空け、ネジ式アンカーをハンマーで打ち込
みます。ネジ穴が変形しないように、六角ナット付きアンカーを打ち込まなけらばならないこ
とに注意してください。必要な場合は、配線ケーブル用に別の穴を空けてください。
3. 4組の脱落防止ワッシャおよびナットを使用して、壁取付けブラケットを壁に固定します。
4. 最上部にカメラ本体を並べます。カメラの位置合わせマークをインタフェース部の位置合わ
せマークに揃えます。カメラを押し上げて最上部に合わせます。
5. カメラの位置合わせマークが「C」マークと1列になるまでカメラを時計方向に回転させます。
6. 同梱のT25スタードライバーを使用して、最上部からの3
本の不正操作防止用ネジを締め
付けます。すべての部品がしっかりと締め付けられていることを確認します。
3-3-2. イーサネットと I/O ワイヤ接続時の取り付け。
