FR-58
1
2
3
4
5
6
4
HD WDR Pro
HD WDR Pro
HD WDR Pro
Marque d’Alignement
Marque C

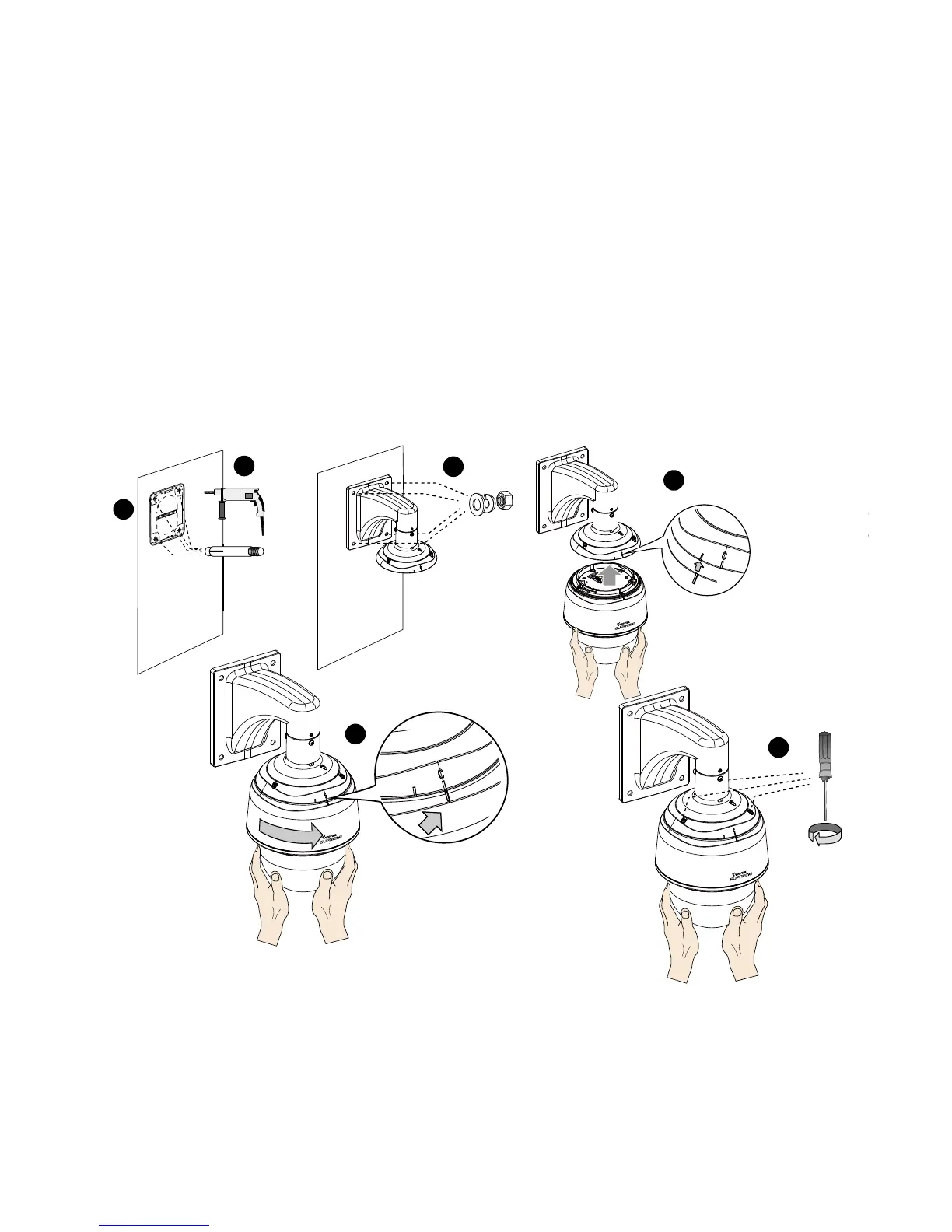

1. La caméra pèse 3.66 kg. Choisir un endroit rigide de support pour empêcher la vibration à la
caméra. Attacher l’autocollant d’alignement au mur.
2. Percez 4 trous (10 mm de diamètre et 4 cm de profondeur) dans le mur, puis enfoncer chevilles
letées. Notez que vous devez enfoncer les chevilles avec les écrous dessus de sorte que les
pôles letés ne seront pas déformés! Si l’on préfère, forer un autre trou pour le passage des
câbles.
3. Fixez le support mural au mur à l’aide du jeu de 4 rondelles imperdables et écrous.
4. Aligner le corps de la caméra avec la partie supérieure. Aligner le repère d’alignement sur la
caméra avec celle de la section d’interface. Poussez la caméra pour correspondre à la section
supérieure.
5. Faites pivoter la caméra dans le sens horaire des aiguilles d’une montre jusqu’à ce que son
repère d’alignement est aligné avec la marque ‘C’.
6. Utilisez le tournevis étoile T25 inclus pour serrer les 3 vis anti-sabotage supérieures. Assurez-
vous que toutes les pièces ont été serrés correctement.
3-3-2. Montage avec des câbles Ethernet et d'E/S
