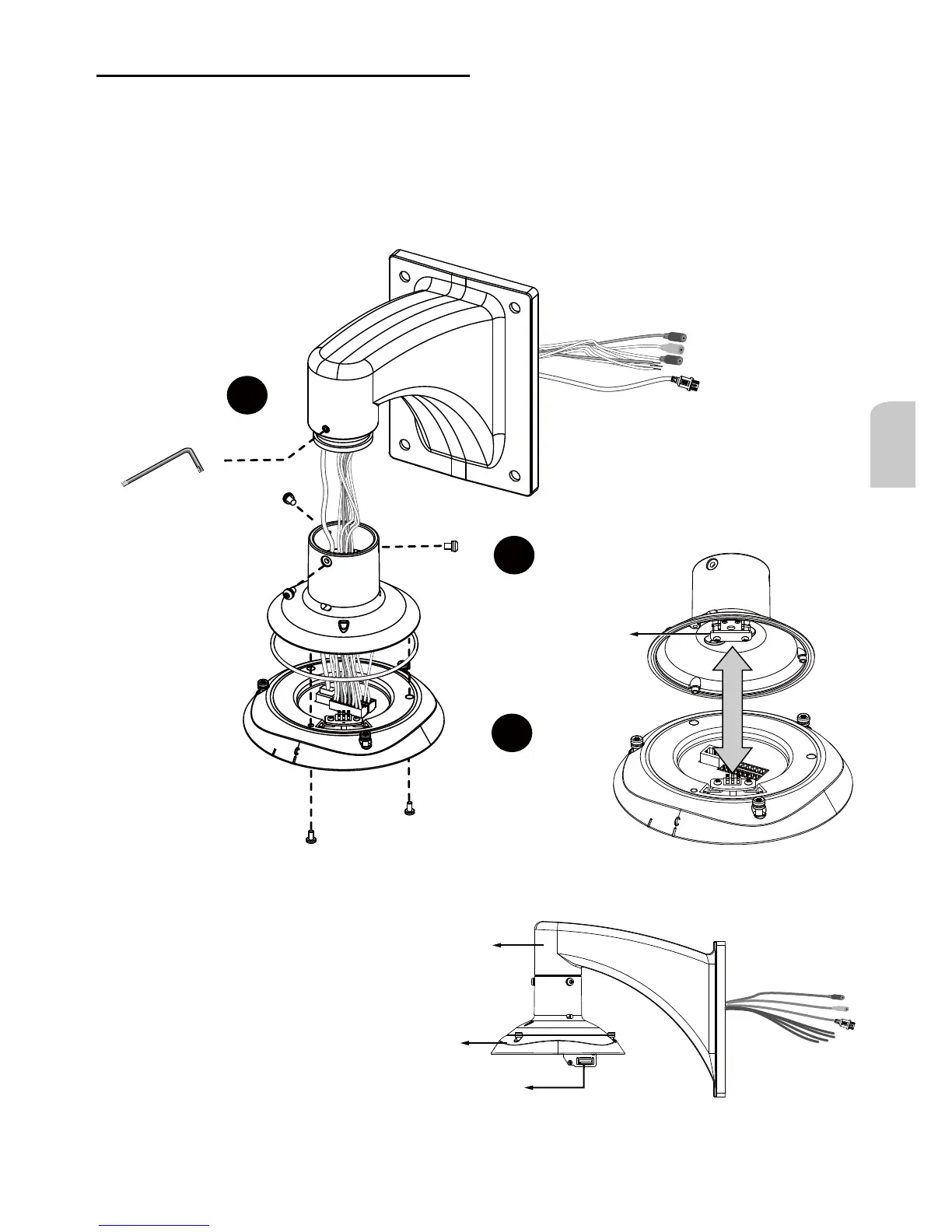

Combine los componentes de la sección superior.
1. Presione el anillo de sellado en la muesca del tubo. Utilice los tornillos negros (M4 x 8) para jar
la sección de la interfaz en la carcasa domo. Tenga en cuenta que deberá orientar y alinear los
contactos con resorte con la unidad del deshumidicador en la carcasa domo.
2. Fije la carcasa domo en el soporte de montaje.
3. Utilice la llave hexagonal incluida para asegurar la conexión.
Cuando lo haya realizado, la sección
superior será parecida a lo que se
muestra a continuación. Ahora puede
llevar la cámara y la sección superior
al lugar de instalación.
Soporte de
montaje
Sección de interfaz
Conector placa-
a-placa
Unidad del deshumidi-
cador
3-2-3. Conecte el soporte de montaje
Anillo de sellado
