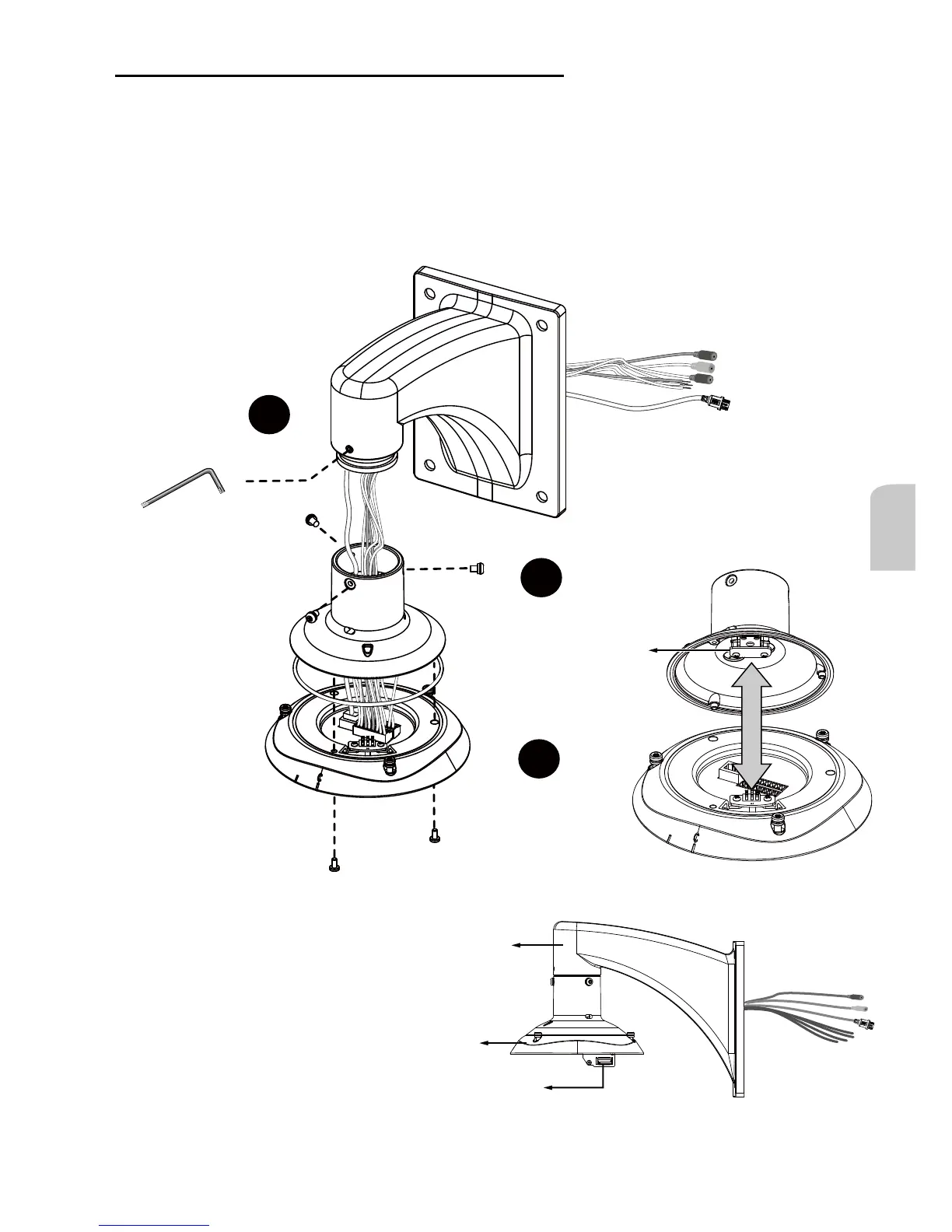

Fügen Sie die Bauteile des oberen Abschnitts zusammen.
1. Drücken Sie den Dichtungsrung in die Aussparung des Gehäuses. Verwenden Sie die schwarzen
Maschinenschrauben (M4 x 8), um den Schnittstellenbereich an der Kugelabdeckung anzubrin-
gen. Beachten Sie, dass Sie die Federkontakte mit dem Entfeuchter an der Kugelabdeckung
ausrichten sollten.
2. Befestigen Sie die Kugelabdeckung an der Halterung.
3. Verwenden Sie den Sechskantschlüssel, um die Verbindung zu befestigen.
Der obere Abschnitt wird anschließend
so aussehen. Sie können die Kamera
und den oberen Abschnitt nun zum
Installationsstandort tragen.
Halterung
Schnittstellenbereich
Board-to-Board
Anschluss
Entfeuchter
3-2-3. Verbindung mit der Montagehalterung
Dichtungsring
